De kabelproductie-industrie wordt geconfronteerd met een toenemende vraag naar hogere prestaties, grotere betrouwbaarheid en complexere ontwerpen, vooral voor toepassingen in de datatransmissie-, automobiel-, robotica- en nieuwe energiesectoren. De kern van de productie van gespecialiseerde kabels, zoals hoogfrequente signaaldraden, robotkabels of kabelbomen voor auto's, wordt gevormd door een kritisch en precisie-afhankelijk proces: isolatietape of wikkeling. Dit proces bouwt uniforme, spleetvrije isolatielagen rond geleiders op, wat van fundamenteel belang is voor de elektrische integriteit, signaalgetrouwheid en duurzaamheid op lange termijn.

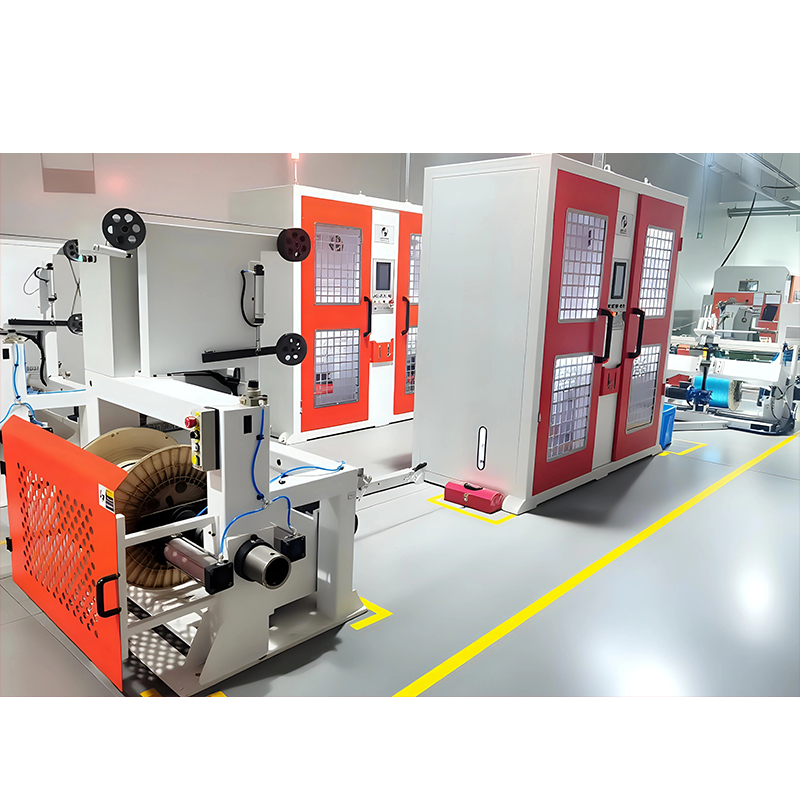

Het voldoen aan de strenge eisen van moderne kabels, vooral voor meerlaagse ontwerpen op complexe geleiders, heeft traditionele mechanische tapesystemen ontoereikend gemaakt. De verschuiving in de sector vindt plaats in de richting van zeer nauwkeurige, digitaal gecontroleerde systemen die consistentie, snelheid en aanpassingsvermogen garanderen. Dit is precies de technologische kloof die wordt aangepakt door oplossingen als de Numerieke besturing Verticale dubbele lagen / meerlagige servo-tapingmachine van Jiangsu Newtopp Precision Machinery. Dit systeem belichaamt de volgende generatie tapetechnologie, waarbij gebruik wordt gemaakt van meerassige servo-algoritmen en gecoördineerde verticale dual-station-besturing om de manier waarop isolatielagen worden toegepast te transformeren, waardoor direct wordt voldaan aan de vraag naar slimmere, capabelere kabelproductieapparatuur.
Kernconcepten bij isolatietape
Om de technologische sprong te kunnen waarderen, is het essentieel om de fundamentele doelen en uitdagingen van het isolatietape-proces te begrijpen.
-
Het primaire doel: De kernfunctie is het spiraalvormig wikkelen van isolatietape, zoals PTFE-, polyester- of composietfilms, rond een geleidende kern (die een enkele draad, gestrande of parallelle geleiders kan zijn) met nauwkeurige overlap. Hierdoor ontstaat een continue, uniforme diëlektrische barrière.
-
De centrale uitdaging: spanningscontrole: consistente tapespanning is van het grootste belang. Fluctuerende spanning veroorzaakt een ongelijkmatige wikkeldichtheid, gaten, rimpels of uitgerekte tape, wat leidt tot isolatiefouten die de elektrische prestaties verslechteren. Uit onderzoek blijkt dat effectieve spanningscontrole een primaire bepalende factor is voor de kwaliteit van het eindproduct, waarbij moderne strategieën zich richten op gesloten, sensorloze of indirecte controlemethoden voor hogere nauwkeurigheid en eenvoudigere systemen.
-
Het precisiemandaat - Padstabiliteit: Het punt waar de tape contact maakt met de geleider – het formatiepunt – moet ruimtelijk stabiel blijven. Elke afwijking tijdens het versnellen, constant toerental of vertragen van de machine resulteert in een inconsistente overlap of helling, waardoor de integriteit en uniformiteit van de isolatie in gevaar komt.
Industriestatistieken
De industrie gaat van concepten naar meetbare prestaties en evalueert tapapparatuur op basis van verschillende belangrijke maatstaven. De volgende tabel contrasteert de mogelijkheden van traditionele systemen met die van geavanceerde servogestuurde oplossingen zoals de Numerical Control Vertical Double Layers/Multilayers Servo Taping Machine.
| Prestatiestatistiek | Traditionele/mechanische tapapparatuur | Geavanceerd servogestuurd tapingsysteem (bijv. Newtopp's oplossing) | Impact op kabelkwaliteit en -productie |
| Spanningscontrole | Vaak mechanisch of open lus; De spanning varieert met de haspeldiameter en snelheid. | Gesloten, traploze spanningsveldcontrole met realtime berekening en compensatie. | Elimineert handmatige tussenkomst, zorgt voor een uniforme laagdichtheid en voorkomt defecten veroorzaakt door spanningspieken of -zakken. |
| Snelheid en doorvoer | Beperkt door mechanische koppelingen; langzamere cyclustijden. | Geïntegreerde spindelaandrijving met hoge traagheid maakt een exponentieel hogere materiaaldoorvoer per tijdseenheid mogelijk. | Verhoogt de productiecapaciteit en efficiëntie dramatisch voor grote volumes of dikke isolatievereisten. |
| Precisie van het wikkelpad | Gevoelig voor drift als gevolg van mechanische speling en traagheid. | Programmeerbare bewegingscontroller zorgt ervoor dat er tijdens alle bewegingsfasen geen drift plaatsvindt in het tapingformatiepunt. | Garandeert een perfecte overlapverhouding en geometrische consistentie, cruciaal voor hoogfrequente en geminiaturiseerde kabels. |
| Procesflexibiliteit | Gereedschapsveranderingen vereist voor verschillende geleiders of wikkelpatronen; beperkt aanpassingsvermogen. | Intelligente rangschikkingtopologie die gratis 3D-definitie van breedte-/pitchparameters mogelijk maakt via digitale voorinstelling. | Maakt snelle omschakelingen mogelijk en biedt ruimte aan een breed scala aan conventionele en speciale draadconfiguraties zonder dat er hardware hoeft te worden vervangen. |
| Automatisering en intelligentie | Handmatige installatie en monitoring zijn gebruikelijk. | Digitaal vooraf ingestelde parameters, meerassige servocoördinatie en realtime compensatiemechanismen. | Vermindert de afhankelijkheid van de vaardigheden van operators, minimaliseert menselijke fouten en maakt de weg vrij voor integratie in slimme fabrieksinstellingen |
Stabiliteit door coördinatie
Een vereenvoudigd diagram helpt bij het visualiseren van een belangrijke technologische differentiator. Traditionele systemen behandelen de beweging van de geleider en de tapekop vaak als losjes gekoppeld, wat leidt tot padinstabiliteit. Een echt servotaping-systeem behandelt ze daarentegen als een gecoördineerd meerassig systeem. De bewegingscontroller synchroniseert in realtime de geleiderrotatie (C-as), de horizontale verplaatsing van de tapekop (X-as) en de verticale positionering in dubbellaagse systemen (Y-as). Deze elektronische overbrenging, gecombineerd met dynamische spanningscontrole, vergrendelt het tapingformatiepunt in de ruimte, waardoor een onberispelijke wikkelconsistentie wordt gegarandeerd, ongeacht snelheidsveranderingen.
Het traject dat toekomstige tapoplossingen vormgeeft
De sector kabelapparatuur is niet statisch. Verschillende krachtige trends stimuleren innovatie en definiëren de vereisten voor machines van de volgende generatie:
-
De drang naar extreme precisie en miniaturisatie: Nu kabels voor consumentenelektronica, medische apparatuur en robotica kleiner en complexer worden, stijgt de vraag naar microprecisie bij taping enorm. Dit gaat verder dan mechanische nauwkeurigheid en vereist sub-millimeter controle over de plaatsing en spanning van de tape, een domein waarin geavanceerde servosystemen uitblinken.
-
Integratie en slimme productie: apparatuur is niet langer een geïsoleerd eiland. De trend is richting volledig geïntegreerde, datarijke productielijnen. Moderne tapemachines moeten standaardcommunicatieprotocollen bieden (zoals EtherCAT of Modbus), monitoring op afstand ondersteunen en gegevens leveren voor procesanalyse en voorspellend onderhoud.
-
Veelzijdigheid en duurzaamheid van materialen: Fabrikanten onderzoeken nieuwe, vaak uitdagende, isolatiematerialen om te voldoen aan hogere temperatuurclassificaties, milieuvoorschriften of kostendoelstellingen. Apparatuur moet een breder scala aan tapematerialen kunnen verwerken, van klassieke polymeren tot geavanceerde composieten, zonder concessies te doen aan de kwaliteit van de toepassing. Bovendien worden energiezuinige ontwerpen een concurrentieve noodzaak.
-
Vraag naar operationele flexibiliteit: Korte productlevenscycli en productieruns met een hoge mix en lage volumes vereisen apparatuur die snel kan worden omgeschakeld. De programmeerbaarheid en digitale voorinstellingen van CNC-servotapingmachines komen direct tegemoet aan deze behoefte, waardoor de uitvaltijd wordt verminderd en de flexibele productiemogelijkheden van een fabriek worden uitgebreid.
Deze trends wijzen gezamenlijk op een toekomst waarin isolatietape een volledig digitaal, zeer adaptief en naadloos geïntegreerd proces is. De technologische basis van de Numerical Control Vertical Double Layers/Multilayers Servo Taping Machine – de digitale kern, servoprecisie en intelligente besturing – zijn precies afgestemd op deze toekomst, waardoor het niet alleen een hulpmiddel voor vandaag is, maar een platform voor de kabelproductie-uitdagingen van morgen.
Veelgestelde vragen (FAQ's)
Vraag: Welke soorten geleiders kan uw Vertical Servo Taping Machine aan?
EEN: Onze machine is ontworpen voor uitzonderlijk topologisch aanpassingsvermogen. Het kan op efficiënte wijze een breed scala verwerken, van eenvoudige enkele massieve geleiders tot complexe gestrande of parallelle geleiders, en voldoet aan de vereisten voor continue centrale wikkeling in verschillende configuraties.
Vraag: Hoe handhaaft uw systeem een constante spanning als de diameter van de taperol afneemt?
EEN: We maken gebruik van een geavanceerde spanningsdetectiemodule met gesloten lus en een realtime compensatiemechanisme. Dit systeem past zich dynamisch aan de veranderende traagheid en diameter van de tapehaspel aan, waardoor een constant spanningsveld gedurende de hele run wordt gehandhaafd zonder dat handmatige tussenkomst van de operator nodig is, wat een veel voorkomende beperking is bij eenvoudigere systemen.
Vraag: Kan deze machine de precieze, consistente overlappingen produceren die nodig zijn voor hoogfrequente kabels?
EEN: Absoluut. De programmeerbare bewegingscontroller stelt de exacte tape-overlappingsverhouding digitaal vooraf in. Wat nog belangrijker is, is dat de coördinatie over meerdere assen ervoor zorgt dat er geen drift ontstaat in de ruimtelijke coördinaten van het tapingformatiepunt tijdens versnelling, constante snelheid en vertraging. Deze ruimtelijke stabiliteit is van cruciaal belang voor het bereiken van de perfecte, spleetvrije isolatie die nodig is voor optimale elektromagnetische compatibiliteit (EMC) in hoogfrequente signaaldraden.
Vraag: We hebben unieke kabelontwerpen met specifieke vereisten voor breedte en steek. Is maatwerk mogelijk?
EEN: Ja. Een kernkenmerk van onze machine is de intelligente indelingtopologie. Het axiale opwikkelsysteem ondersteunt de vrije definitie van breedte- en steekparameters in drie dimensies, waardoor onze ingenieurs een nauwkeurige rangschikkingsmatrix kunnen genereren die is afgestemd op uw complexe draaddikte- en ontwerpspecificaties.
