1250 Dubbele boogstrandingsmachine Manufacturer

1250 Dubbele boogstrandingsmachine

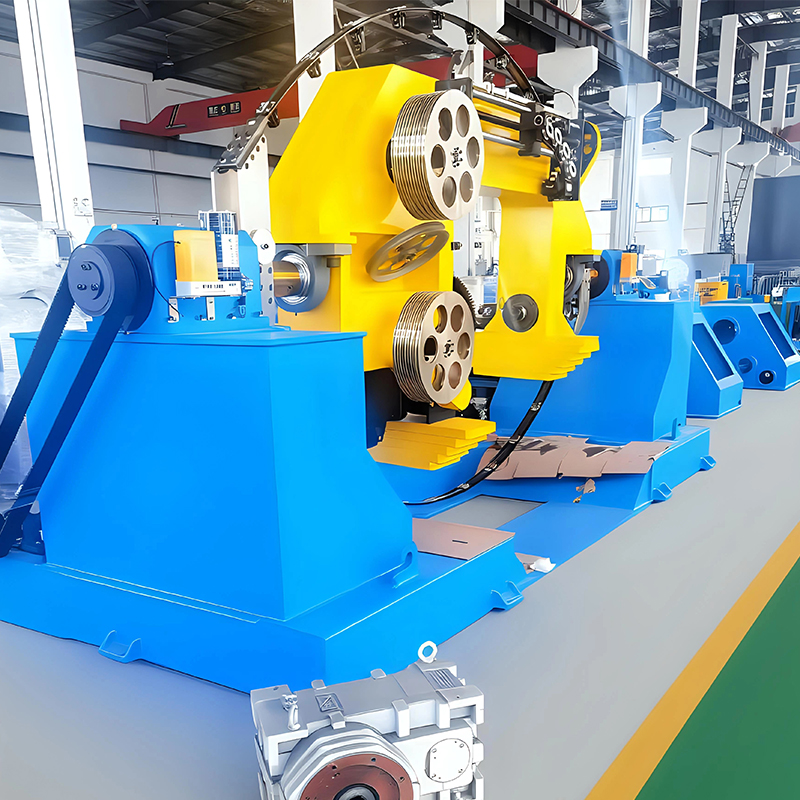

De 1250 Double Bow Stranding Machine is een industrieel apparaat waarvan de kernfunctie het efficiënt en strak spiraalsgewijs opwikkelen (twisten) is van meerdere enkelstrengige draden volgens een specifiek patroon, waardoor een structureel stabiele kabeleenheid wordt gevormd met verbeterde elektrische prestaties.

■ Ontwerp met dubbele boog: De kern van de machine ligt in het unieke "Double Bow"-mechanisme. Deze twee boogvormige in- en terugtrekmechanismen werken samen om een ​​evenwichtige spanning en soepele beweging van de meerdere strengen te garanderen tijdens het draaien op hoge snelheid, waardoor spanningsschade wordt verminderd en de uniformiteit van de strengen wordt verbeterd.
■ Efficiënte draadbundelcapaciteit: Ontworpen om gelijktijdig een groot aantal afzonderlijke draden te verwerken, kan het efficiënt grote hoeveelheden geleiders, optische vezels of andere lineaire materialen bundelen en bundelen (tot aan de bovenste specificatielimieten).
■ Nauwkeurige strandingcontrole: Door nauwkeurige mechanische transmissie en controle (zoals opwikkeling en uitbetaling in wiegstijl) zijn de twiststeek (twistdichtheid) en twistrichting zeer consistent en controleerbaar, wat cruciaal is voor het garanderen van de elektrische eigenschappen, flexibiliteit en structurele stabiliteit van de uiteindelijke kabel. Spanningsbalansbeheer: De structuur met dubbele boog, gecombineerd met een spanningsaanpassingssysteem, beheert effectief de dynamische spanning van meerdere strengen tijdens het draaien op hoge snelheid, waardoor wordt voorkomen dat individuele strengen te strak of te los zitten, waardoor het risico op breuk wordt verminderd en de rondheid en rechtheid van de gestrande streng wordt gewaarborgd.
■ Aanpassingsvermogen en flexibele productie: Het ontwerp is geschikt voor verschillende draaddiameters, materialen (zoals koper, aluminium, legeringen en optische vezels) en twistconfiguraties, waardoor productieflexibiliteit wordt gegarandeerd.
■ Stabiele productiegarantie: De robuuste mechanische structuur en de rationele lay-out zorgen voor snelle, continue en stabiele productieactiviteiten, die voldoen aan de eisen van grootschalige kabelproductie.
■ Verbetering van de kabelprestaties: Het uiteindelijke doel is het produceren van gevlochten draadkernen met uitstekende elektrische geleidbaarheid, signaaloverdrachtkwaliteit, anti-interferentiemogelijkheden, mechanische sterkte en flexibele buigeigenschappen. Deze gestrande draden zijn essentiële componenten voor verschillende soorten draden en kabels, zoals stroomkabels, communicatiekabels en datakabels.

1250 Dubbele boogstrandingsmachine
  • 1250 Dubbele boogstrandingsmachine
  • 1250 Dubbele boogstrandingsmachine
  • 1250 Dubbele boogstrandingsmachine
VOORV: Horizontaal/verticaal type Back-twist+pair strandingmachine
VOLGENDE: Cantilever-type enkele strandingmachine
TECHNISCHE PARAMETERS
NEEM CONTACT MET ONS OP
GERELATEERDE PRODUCTEN
OVER ONS
Nieuwe Topp-precisie Jiangsu NewTopp Precision Machinery Co., Ltd.
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision is een nationale hightech onderneming en heeft de ISO9001-kwaliteitscertificering en de ISO14001-milieumanagementsysteemcertificering behaald. Het bedrijf beslaat 50 hectare en beschikt over een onafhankelijk R&D-centrum, een afwerkingscentrum en een spuitcabine, waarin R&D, ontwerp, productie en verkoop zijn geïntegreerd. Wij streven ernaar om klanten hoogwaardige producten en uitstekende service te bieden.
As a professional China 1250 Dubbele boogstrandingsmachine Manufacturer and 1250 Dubbele boogstrandingsmachine factory, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.
ERE-CERTIFICERING
CERTIFICAAT
LAATSTE UPDATES
WAT IS NIEUWS
INDUSTRIE KENNIS

De 1250 Dubbele boogstrandingsmachine is een cruciaal apparaat in de kabelproductie-industrie, speciaal ontworpen voor de efficiënte, uniforme en uiterst nauwkeurige spiraalvormige strengen van meerdere afzonderlijke draden (zoals koperen/aluminium geleiders of glasvezeleenheden). De kern ligt in de unieke mechanische structuur, die zorgt voor een evenwichtige spanning en precieze leglengte voor elke individuele draad tijdens hogesnelheidswerking, waardoor kabelkernen worden geproduceerd met een stabiele structuur en superieure elektrische prestaties. Als een van de vlaggenschipproducten van Jiangsu Newtopp Precision Machinery Co., Ltd. belichaamt de 1250 Dubbele boogstrandingsmachine de diepgaande technische expertise en het productievakmanschap van het bedrijf op het gebied van hoogwaardige kabelapparatuur.


Kernontwerpprincipes en technische hoogtepunten


1. Dubbel boeguitbetalingssysteem
Dit is de oorsprong van de naam van het model en het belangrijkste voordeel ten opzichte van traditionele strandingsmachines. De twee symmetrische boogvormige wiegen bereiken, door nauwkeurige synchrone besturing, de volgende belangrijke prestaties:

Traditionele stranders met enkele boog/niet-boog 1250 Dubbele boogstrandingsmachine
De draadspanning kan ongelijkmatig zijn, wat de ronding van de strengen beïnvloedt. Synchrone compensatie met dubbele boog zorgt voor een zeer consistente spanning over alle draden, wat resulteert in strakke strengen zonder gaten.
Een hoge traagheid tijdens werking op hoge snelheid kan trillingen en draadbreuk veroorzaken. Uitstekende dynamische balans zorgt voor een soepele werking, waardoor trillingen en draadspanning aanzienlijk worden verminderd, geschikt voor continue productie op hoge snelheid.
Lange stilstandtijd voor het vervangen van de spoel of het oplossen van problemen. Ergonomisch ontwerp vergemakkelijkt bediening en onderhoud, vermindert ongeplande stilstand en verbetert de algehele productie-efficiëntie.


2. Efficiënte stranding en nauwkeurige controle

  • Hoge capaciteit: Ontworpen voor maximaal 1250 eenheden of meer (afhankelijk van de draaddiameter) en voldoet aan de productiebehoeften voor kabelkernen voor meeraderige kabels met een grote doorsnede.

  • Nauwkeurige leglengte: Maakt gebruik van geavanceerde mechanische transmissie- of servobesturingssystemen en biedt een stabiele, instelbare en zeer herhaalbare leglengte, volledig compatibel met verschillende kabelstandaarden (bijv. UL, CE, VDE).

  • Hoge snelheid: het geoptimaliseerde ontwerp met dubbele boog vermindert de roterende massa, waardoor hogere mechanische snelheden mogelijk zijn met behoud van de kwaliteit, waardoor de output toeneemt.

Als een nationale hightechonderneming heeft het R&D-team van Newtopp jarenlange ervaring met kooi- en buisstranders geïntegreerd in het ontwerp met dubbele boeg, waarbij de efficiëntie van hogesnelheidsstranders wordt gecombineerd met de nauwkeurige spanningscontrole van kooistranders.

Primaire toepassingsgebieden

De 1250 Double Bow Stranding Machine is widely used in cable types requiring high-quality stranded conductors:

  • Datacommunicatiekabels: paardraaien of aderstrengen voor Cat5e, Cat6, Cat7, enz.

  • Stroomkabels: Geleiders voor laag- tot middenspanningskabels.

  • Speciale kabels: Precisiekabels voor robotkabels, kabelbomen voor auto's, nieuwe energiekabels (fotovoltaïsche kabels, laadpaalkabels) en industriële buskabels.

  • Andere draadmaterialen: strengen voor telefoonsnoeren, audiokabels en diverse metalen materialen.

Door gebruik te maken van haar ervaring in het leveren van complete productielijnapparatuur voor datakabels, industriële kabels en robotkabels, zorgt Newtopp ervoor dat de 1250 Double Bow Stranding Machine in perfecte synergie werkt met upstream- en downstream-apparatuur (zoals de extruders en tapemachines van Newtopp), waardoor zeer efficiënte productielijnen ontstaan.

Gids voor uitrustingskeuze en onderhoud


1. Sleutelparameters voor selectiereferentie

Parameter Beschrijving en overwegingen
Toepasselijk draaddiameterbereik Bevestig het diameterbereik van afzonderlijke draden die moeten worden gevlochten, zodat machinecompatibiliteit wordt gegarandeerd.
Max. Aantal gestrande eenheden Selecteer op basis van het maximale aantal kernen van uw producten (bijvoorbeeld type 1250).
Leglengtebereik Controleer of het voldoet aan de vereisten voor de leglengte voor al uw productspecificaties.
Max. Spilsnelheid Heeft een directe invloed op de productie-efficiëntie; balans met machinestabiliteit.
Uitbetalingsspoelgrootte Zorg dat de bestaande gereedschaps- en materiaalspecificaties op elkaar aansluiten om extra investeringen te minimaliseren.
Spanningscontrolemethode Mechanische wrijving, magnetische deeltjesrem of servomotor; varieert in precisie en kosten.


2. Belangrijke punten voor routineonderhoud

  • Regelmatige smering: Smeer bewegende delen zoals versnellingsbakken en lagers strikt volgens de handleiding.

  • Reiniging: Verwijder metaalspanen en stof in de machine onmiddellijk om nauwkeurigheidsverlies te voorkomen.

  • Inspectie van het spanningssysteem: Kalibreer en inspecteer regelmatig de spanningscontrolemechanismen om responsieve en nauwkeurige prestaties te garanderen.

  • Controle mechanische bevestiging: Controleer op losse bouten op alle verbindingspunten, vooral op snel roterende onderdelen.

  • Controle elektrisch systeem: Inspecteer de werkstatus van sensoren, remmen, PLC en andere elektrische componenten.

Jiangsu Newtopp Precision Machinery Co., Ltd. levert niet alleen hoogwaardige 1250 Double Bow Stranding Machines, maar biedt ook uitgebreide training voor operators, gedetailleerde onderhoudshandleidingen en langdurige ondersteuning voor reserveonderdelen om ervoor te zorgen dat de apparatuur gedurende de hele levenscyclus optimale prestaties behoudt.

Veelgestelde vragen (FAQ)

Vraag 1: Wat zijn de belangrijkste verschillen tussen een Double Bow Strander, een Tubular Strander en een Cage Strander?
A1: De core differences lie in the pay-off system and tension control. Tubular stranders have stationary bobbins, suitable for low-speed, coarse stranding. Cage stranders have bobbins rotating with the cage, offering good tension control for precise multi-layer stranding but with speed limitations. The 1250 Double Bow Stranding Machine's dual-cradle structure is an efficient compromise. It offers better tension control and higher speed than tubular stranders, and a simpler, more maintainable structure compared to high-speed cage stranders, making it particularly suitable for high-speed, precise stranding of medium-diameter wires in high counts.

Vraag 2: Hoe kan ik overmatige interne torsiespanning of terugvering in de gestrande geleider voorkomen?
A2: Dit is precies de essentie van de 1250 Double Bow Stranding Machine. Het symmetrische ontwerp van de dubbele bogen en het nauwkeurige synchronisatiesysteem zorgen voor een vrijwel identieke spanning voor alle draden op het convergentiepunt. Het ontwerp van Newtopp optimaliseert het geleidewielpad en de opnamehoek, waardoor onnodige buigspanning wordt geminimaliseerd, waardoor de accumulatie van interne spanning en terugvering van het product als gevolg van ongelijkmatige spanning of oververvorming fundamenteel wordt voorkomen.

Vraag 3: Hoe garandeert uw apparatuur compatibiliteit met bestaande productielijnen?
A3: Als leverancier van de volledige keten op het gebied van R&D, ontwerp en productie begrijpt Jiangsu Newtopp Precision Machinery Co., Ltd. zeer goed het belang van synergie op de productielijn. We bieden flexibele interface-aanpassingen (elektrische signalen, mechanische afmetingen, snelheidsaanpassing, enz.), waardoor de 1250 Double Bow Stranding Machine naadloos kan worden geïntegreerd in de bestaande productielijnen van klanten of nieuwe lijnen die zijn samengesteld uit andere Newtopp-apparatuur (zoals extruders, tapemachines), waardoor intelligente en continue productie mogelijk wordt.

Vraag 4: Wat is de levensduur van de belangrijkste componenten en zijn ze eenvoudig te vervangen?
A4: Newtopp staat erop hoogwaardige lagers, tandwielen en elektrische componenten te gebruiken. Belangrijke mechanische onderdelen zijn versterkt en nauwkeurig bewerkt voor een lange levensduur. Ondertussen heeft de apparatuur een modulair ontwerp, waarbij slijtageonderdelen en onderhoudspunten gemakkelijk toegankelijk zijn voor eenvoudige vervanging. De vestigingen van het bedrijf, zoals die in Kunshan, zorgen voor een snelle levering van originele reserveonderdelen en technische ondersteuning.
