Gebruik: Geschikt voor back-twist pay-off en kale twist-paartwist van isolatiekerndraden van datakabels zoals Cat-5, Cat-5e, Cat-6 en HDMI 2.1, enz.
Eigenschap: Draai terug voordat het paar wordt gedraaid en verminder de draadschade tijdens het draaiproces. Machines voor back-twist en pair-twist werkten samen.
Belangrijkste onderdelen: Φ500 Actieve back-twist uitbetalingsmachine en Φ500 paardraaimachine

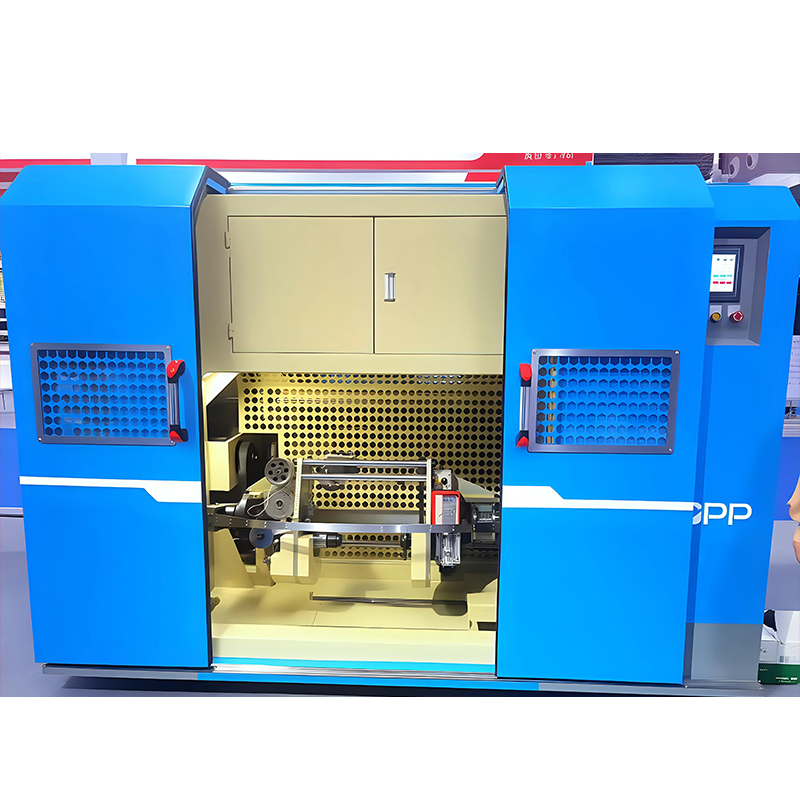

De Horizontaal/verticaal type Back-Twist Pair Stranding Machine is een cruciaal apparaat in de productie van hoogwaardige datakabels. Het is speciaal ontworpen voor de back-twist pay-off en kale twist-paarstrengen van geïsoleerde kerndraden die worden gebruikt in precisiedatakabels zoals Cat-5, Cat-5e, Cat-6 en HDMI 2.1. De kern van deze machine ligt in de synergetische operationele modus "eerst back-twist, dan pair-twist", die draadspanning en schade tijdens het strandingproces effectief vermindert. Dit garandeert de stabiliteit en consistentie van de elektrische prestaties van de draadparen en vormt de basis voor de productie van hoogwaardige datatransmissiekabels met lage latentie.
Als belangrijk onderdeel binnen de productmatrix voor kabelapparatuur van Jiangsu Newtopp Precision Machinery Co., Ltd., omvat deze Back-Twist Pair Stranding Machine meer dan tien jaar R&D-ervaring op het gebied van uiterst nauwkeurige machinebouw, wat ons consistente streven naar de technische filosofie van "precisie, efficiëntie en betrouwbaarheid" weerspiegelt.
Diepgaande technische principeanalyse
De equipment operates through the coordinated work of a Φ500 active back-twist pay-off machine and a Φ500 pair stranding machine. Its core principle is that the active back-twist pay-off unit neutralizes the inherent torsion of the core wire generated during the unwinding rotation in real-time, placing the core wire in a state of "zero torsion" or minimal residual stress before it enters the stranding unit. Subsequently, the pair stranding machine twists two core wires into a pair with high-precision pitch control.
Dit proces minimaliseert problemen zoals microschade aan de isolatielaag en veranderingen in de reksnelheid van de geleider veroorzaakt door koppelaccumulatie bij traditionele paarstrengen, waardoor de belangrijkste elektrische prestatieparameters van het draadpaar aanzienlijk worden verbeterd, waaronder Return Loss en Near-End Crosstalk (NEXT).
Typische toepassingsgevallen
| Kabeltype | Toepassingsbeschrijving | Prestatie-eisen voor de Back-Twist Pair Stranding Machine |
|---|---|---|
| Kat-6/6A | Gigabit/10-Gigabit Ethernet | Vereist extreem hoge strandingsprecisie en consistentie om transmissieprestaties bij frequenties van 250 MHz en hoger te garanderen. Het back-twist-proces vermindert defecten en zorgt voor kanaalconformiteit. |
| HDMI 2.1 | Ultra-high-definition audio-videotransmissie | Ondersteunt hoge snelheden tot 48 Gbps en vereist strikte paarsymmetrie en signaalintegriteit. De apparatuur zorgt voor uniforme stranding van paren en weinig schade. |
| Gespecialiseerde hogesnelheidsdatakabels | Datacenter, interne serververbindingen | Moet vaak aan strengere impedantie- en dempingseisen voldoen. De stabiliteit en hoge precisie van de machine garanderen de batchproductie van gekwalificeerde producten. |
Newtopp Precision maakt gebruik van de R&D-kracht van een nationale hightechonderneming en ontwerpt de Back-Twist Pair Stranding Machine om volledig te voldoen aan de strenge eisen van de bovengenoemde hoogwaardige toepassingen voor fundamentele draadproductie.
Onderhoud en technische ondersteuning
Om ervoor te zorgen dat de horizontale/verticale Back-Twist Pair Stranding Machine op de lange termijn optimale nauwkeurigheid en stabiliteit behoudt, raadt Newtopp aan om de volgende onderhoudsrichtlijnen te volgen:
Dagelijkse inspectie: Controleer de druk van de pneumatische componenten, de reactie van het spanningssysteem, de temperatuurstijging van het hoofdlager en eventuele abnormale trillingen.
Regelmatig onderhoud: Vul het gespecificeerde vet voor roterende onderdelen (bijv. terugdraailagers, vastgelopen booglagers) volgens schema bij, maak foto-elektrische sensoren schoon en inspecteer en draai alle elektrische aansluitingen vast.
Nauwkeurigheidskalibratie: Kalibreer periodiek de back-twisthoek en de strandingssteek met behulp van professionele instrumenten. Deze service kan worden geleverd door de professionele ingenieurs van Newtopp.
Newtopp Precision garandeert de kwaliteit van elke geleverde machine via het ISO9001-kwaliteitsmanagementsysteem. Ondersteund door een volledig servicesysteem dat R&D, productie en verkoop omvat, bieden we klanten uitgebreide ondersteuning, variërend van installatie en inbedrijfstelling, training van operators tot levenslange technische ondersteuning.
Veelgestelde vragen (FAQ)
Vraag: Waarom is de "back-twist"-stap nodig bij de productie van datakabelparen?
EEN: Er wordt gebruik gemaakt van terugdraaien om de rotatiespanning te elimineren die zich tijdens het uitbetalingsproces in de geïsoleerde kerndraad heeft opgehoopt. Zonder back-twisting zou directe pair stranding ervoor zorgen dat deze spanning zou leiden tot microvervorming van de interne structuur van de draad, wat een ernstige impact zou hebben op de stabiliteit van karakteristieke impedantie en overspraakindicatoren tijdens hoogfrequente signaaloverdracht. Dit maakt het moeilijk voor de kabel om tests van hoge kwaliteit te doorstaan, zoals Cat-6/HDMI 2.1.
Vraag: Wat zijn de specifieke voordelen van Newtopp's Back-Twist Pair Stranding Machine vergeleken met gewone pair twinners?
EEN: De core advantage is the integrated synergy of "active back-twist" and "high-precision pair stranding." Ordinary pair twinners lack back-twist or have only simple over-twist compensation, which can easily cause wire damage. Our equipment achieves active back-twisting through a precision control system, protecting the wire from the source. Simultaneously, the stranding unit, with its high-rigidity design and advanced drives, ensures extremely uniform and consistent lay length. This directly enhances the first-pass yield rate of the product's electrical performance and overall production yield.
Vraag: Wat zijn de belangrijkste factoren waarmee u rekening moet houden bij het kiezen tussen de horizontale en verticale typen?
EEN: De primary consideration is the spatial layout of the workshop (elongated or tall space). Secondly, consider operational and maintenance habits. The horizontal type facilitates operation and is suitable for most traditional workshops. The vertical type saves floor space and is ideal for modern production lines with high automation and compact layouts. Newtopp sales engineers can provide optimal selection recommendations based on your specific floor plan.
Vraag: Is de apparatuur geschikt voor de productie van kerndraden met verschillende specificaties (bijvoorbeeld diameter, leglengte)?
EEN: Ja. De Back-Twist Pair Stranding Machine van Newtopp is ontworpen voor goede veelzijdigheid. De productie kan snel worden geschakeld tussen verschillende draadpaarspecificaties door de uitbetalingsspoel te verwisselen, de spanner aan te passen en de strandingsparameters (zoals snelheid, spoed, enz.) op het touchscreen te wijzigen. Wij bieden gedetailleerde bedieningshandleidingen en begeleiding bij het instellen van parameters.
Vraag: Hoe garandeert Newtopp als fabrikant van de apparatuur de stabiele werking van de machine op de lange termijn?
EEN: Ten eerste zijn kerncomponenten zoals de hoofdspil, lagers en servosystemen afkomstig van internationaal gerenommeerde merken. Ten tweede beschikken we over een onafhankelijk R&D-centrum en afwerkingscentrum, waardoor interne precisiebewerking van belangrijke structurele onderdelen mogelijk is om de fundamentele kwaliteit te garanderen. Ten slotte bieden we uitgebreide after-salesondersteuning, inclusief diagnose op afstand, levering van reserveonderdelen en regelmatige follow-ups, waardoor we ervoor zorgen dat de productielijnen van onze klanten continu en efficiënt blijven werken. Ons ISO14001-milieubeheersysteem verplicht ons ook tot het uitoefenen van milieuverantwoordelijkheid bij de productie en service van apparatuur.
