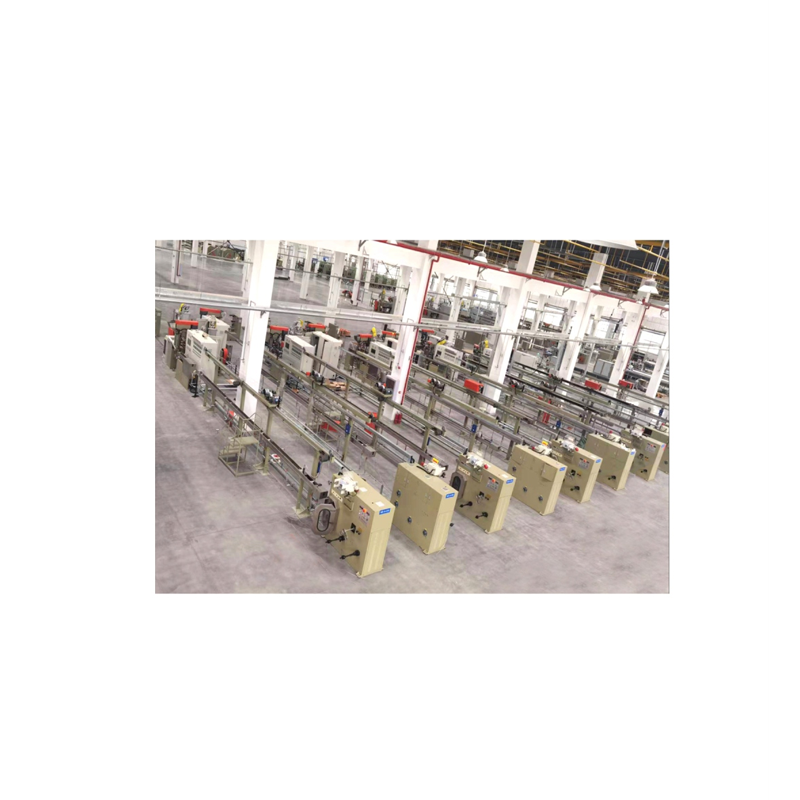

Kerndraadisolatie extrusielijn is een serie kernapparatuur ontwikkeld door Jiangsu Newtopp Precision Machinery Co., Ltd. voor de verwerking van kabelgeleiderisolatie, ontworpen om zeer nauwkeurige, uiterst efficiënte enkellaagse of enkellaagse stripingisolatie-extrusie te realiseren. Als een nationale hightechonderneming gespecialiseerd in R&D en productie van hoogwaardige kabelapparatuur, heeft Newtopp meer dan tien jaar technische ervaring geïntegreerd in de Core Wire Insulation Extrusielijn, waardoor de naleving van de ISO9001-kwaliteitsmanagementsysteemnormen wordt gegarandeerd. Deze serie apparatuur is een belangrijke keuze geworden voor fabrikanten in autokabels, nieuwe energiekabels, datatransmissiekabels en andere gebieden vanwege de stabiele prestaties en compacte structuur, en de Core Wire Insulation Extrusielijn onderscheidt zich ook op de wereldmarkt met zijn kernvoordelen van hoge output, hoge precisie en ruimtebesparing.
1. Werkingsprincipe van de extrusielijn voor kerndraadisolatie
De Core Wire Insulation Extrusion Line operates based on the principle of "melting-extrusion-forming-cooling-winding", and Newtopp has optimized each link with professional technology:
- Dirigent voeden: De cable conductor is stably fed through the pay-off device, and the tension control system independently developed by Newtopp ensures that the conductor remains straight and stress-free during operation, laying the foundation for insulation concentricity.
- Materiaal smelten en transporteren: De extruder screw, designed and optimized by Newtopp’s R&D team, adopts high-wear-resistant materials and a special thread structure. It efficiently conveys, melts and plasticizes insulation materials (such as PE, PVC, Teflon) while avoiding material adhesion and screw chrome peeling.
- Precisie extrusie: De molten insulation material is extruded onto the conductor surface through a high-precision die. The SCR power control system and imported temperature control table adopted by the equipment realize ±1℃ temperature control precision, ensuring uniform material melting and stable extrusion pressure.
- Vormgeven en wikkelen: Na extrusie wordt de geïsoleerde geleider gekoeld door een watertank om de isolatielaag te laten stollen. Vervolgens bewaakt het intelligente draaddiameterdetectiesysteem (met automatische feedback- en aanpassingsfunctie) de buitendiameter in realtime, en uiteindelijk voltooit het geïntegreerde opwikkelapparaat de wikkeling.
De Core Wire Insulation Extrusielijn van Newtopp integreert de kerntechnologieën van het onafhankelijke R&D-centrum, zoals een intelligent controlesysteem en een geïntegreerd structureel ontwerp, wat niet alleen het bedieningsproces vereenvoudigt, maar ook de consistentie van de productkwaliteit verbetert.
2. Toepassingsgevallen
Door gebruik te maken van zijn rijke ervaring in het bedienen van meerdere hoogwaardige kabelvelden, is de Core Wire Insulation Extrusielijn van Newtopp op grote schaal toegepast in de volgende typische scenario's:
| Toepassingsgebied | Kabeltype | Klantvraag | Prestatievoordeel van apparatuur |
| Auto-industrie | Kabelboomgeleiders voor auto's | Hoge isolatieconcentriciteit (≥93%), stabiele prestaties bij hoge temperaturen | OD-tolerantie ± 0,005 mm, precisie temperatuurregeling ± 1 ℃, voldoet aan de betrouwbaarheidseisen voor auto-elektronica |
| Nieuwe energie-industrie | EV-laadkabelkernen | Hoge output, snelle kleurverandering, naleving van milieubescherming | Geoptimaliseerd schroefontwerp verbetert de productie-efficiëntie met 30% vergeleken met traditionele apparatuur; snelle kleurwisselfunctie vermindert materiaalverspilling |
| Datacommunicatie-industrie | Cat5e/Cat6 datakabelgeleiders | Gestreepte isolatie (voor signaalidentificatie), hoge maatnauwkeurigheid | Ondersteunt enkellaagse striping-extrusie; intelligente diametercontrole zorgt voor consistente signaaloverdrachtprestaties |
| Industriële controle-industrie | Robotachtige kabelkernen | Slijtvaste isolatielaag, compacte indeling van de apparatuur | Schroef met niet-samenhangend gelontwerp zorgt voor zuiverheid van isolatiemateriaal; geïntegreerde structuur bespaart 5 miljoen fabrieksruimte |
Dese cases fully verify the adaptability of the Core Wire Insulation Extrusion Line to different application scenarios, and Newtopp’s cooperation with long-term partners (including large enterprises in the cable industry) also proves the equipment’s market recognition.
3. Vergelijking van productprestaties (Newtopp versus traditionele apparatuur)
Om klanten te helpen de voordelen van de Core Wire Insulation Extrusielijn intuïtief te begrijpen, wordt de volgende vergelijking gemaakt met traditionele isolatie-extrusieapparatuur op basis van de feitelijke testgegevens en feedback van klanten van Newtopp:
| Prestatie-indicator | Newtopp kerndraadisolatie extrusielijn | Traditionele isolatie-extrusieapparatuur | Voordeel van Newtopp |
| Isolatie Concentriciteit | ≥93% | 85%-90% | Hogere concentriciteit vermindert signaalverzwakking, geschikt voor uiterst nauwkeurige kabels |
| OD-tolerantie | ±0,005 mm | ±0,01-0,02 mm | Nauwkeuriger dimensionale controle, voldoet aan de hoogste kabelkwaliteitsnormen |
| Precisie van temperatuurregeling | ±1℃ | ±3-5℃ | Stabiele smelttemperatuur zorgt voor een uniforme isolatiedikte |
| Uitrusting Totale lengte | Verminderd met ≥5 miljoen vergeleken met traditionele modellen | Langer (geïntegreerd met afzonderlijke hulpapparaten) | Compacte lay-out, bespaart fabrieksruimte en verlaagt de installatiekosten |
| Draadsnelheid en output | Hoge draadsnelheid, 30% hogere output | Algemene draadsnelheid, beperkte output | Verbetert de productie-efficiëntie, verkort de leveringscyclus |
| Efficiëntie van kleurverandering | Snelle kleurverandering, weinig materiaalverspilling | Lange kleurwisseltijd, veel afval | Reduceert productiestilstand en materiaalkosten |
| Operatie moeilijkheidsgraad | Intelligente touchscreenbediening, automatische diameteraanpassing | Handmatige bediening, complexe parameterinstelling | Verlaagt de vaardigheidsvereisten voor operators en vermindert menselijke fouten |
Opmerking: De gegevens in de tabel zijn afgeleid van de laboratoriumtestresultaten van Newtopp en detectierapporten van derden, en de vergelijkingsobjecten zijn reguliere traditionele apparatuur op de markt (niet-low-end producten).
4. Onderhoudsgids
Om de stabiele werking van de Core Wire Insulation Extrusielijn op lange termijn te garanderen, biedt Newtopp professionele onderhoudssuggesties op basis van de ISO14001-eisen voor het milieubeheersysteem en de structurele kenmerken van de apparatuur:
4.1 Dagelijks onderhoud (voor/na gebruik)
- Controleer de temperatuursensor, manometer en andere componenten op normale werking; ervoor zorgen dat het SCR-vermogenscontrolesysteem vrij is van abnormale verwarming (de apparatuur van Newtopp maakt gebruik van geïmporteerde sensoren van hoge kwaliteit met een langere levensduur).
- Inspecteer de schroef en cilinder op materiaalresten; Maak ze op tijd schoon om te voorkomen dat het materiaal aankoekt en de extrusiekwaliteit beïnvloedt (het niet-samenhangende gelontwerp van de schroef vermindert de reinigingsfrequentie).
- Controleer de dichtheid van het opwikkelapparaat en het geleidewiel; pas de spanning aan om schade aan de geleider tijdens bedrijf te voorkomen.
4.2 Regelmatig onderhoud (elke 3 maanden/6 maanden)
| Onderhoudscyclus | Onderhoudsartikelen | Bedieningsvereisten | Newtopp-ondersteuning |
| 3 maanden | Vervang de smeerolie van het schroefaandrijfsysteem | Gebruik ISO-gecertificeerde smeerolie om een soepele werking te garanderen | Geef aanbevelingen voor het olietype en videobegeleiding voor onderhoud |
| 3 maanden | Kalibreer de temperatuurregeltabel en de diameterdetector | Kalibreer volgens de door Newtopp verstrekte standaardparameters | Bied online technische ondersteuning voor kalibratie |
| 6 maanden | Inspecteer de matrijs op slijtage; indien nodig polijsten of vervangen | De die is made of high-hardness alloy, which can be reused after polishing | Bied gereedschap voor matrijsonderhoud en levering van vervangende onderdelen |
| 6 maanden | Controleer de geïntegreerde framestructuur op losheid | Haal de bouten aan volgens de koppelvereisten | De equipment frame adopts welding technology from Newtopp’s finishing center, with high structural stability |
4.3 Tips voor het omgaan met fouten
- Abnormale temperatuurcontrole: Controleer of de temperatuursensor los zit; Als het probleem aanhoudt, neem dan contact op met het technische team van Newtopp.
- Onvoldoende concentriciteit: Controleer de matrijsuitlijning; raadpleeg de apparatuurhandleiding of raadpleeg de R&D-ingenieurs van Newtopp voor aanpassingsmethoden.
- Schroefblokkering: stop onmiddellijk met voeren, verwarm het vat om het restmateriaal te smelten en maak het schoon.
5. Veelgestelde vragen (FAQ)
Vraag 1: Welke soorten geleiders zijn geschikt voor de Core Wire Insulation Extrusielijn?
A: De apparatuur is compatibel met koperen geleiders, aluminium geleiders en met koper beklede aluminium geleiders met een diameter van 0,1 mm - 2,0 mm, die kunnen voldoen aan de isolatieverwerkingsbehoeften van autokabels, nieuwe energiekabels, datatransmissiekabels en andere producten. Newtopp kan ook op maat gemaakte matrijsoplossingen leveren volgens klantspecifieke geleiderspecificaties, gebaseerd op zijn rijke ervaring met het aanpassen van kabelapparatuur.
Vraag 2: Ondersteunt de apparatuur de extrusie van gestreepte isolatie? Hoe kan ik schakelen tussen enkellaags- en gestreepte modi?
A: Ja, de Core Wire Insulation Extrusielijn ondersteunt zowel enkellaagse als enkellaagse stripingisolatie-extrusie. Het schakelen tussen modi vereist alleen het vervangen van de bijbehorende matrijs en het aanpassen van de materiaaltoevoerparameters via het speciale aanraakscherm. Het snelle kleurveranderingsontwerp van de apparatuur zorgt ervoor dat de modusomschakeltijd binnen 30 minuten wordt geregeld, waardoor de productie-uitvaltijd wordt verminderd. Dit functionele ontwerp is afgeleid van het diepgaande onderzoek van Newtopp naar de productiebehoeften van multi-type kabels.
Vraag 3: Hoeveel ruimte kan de geïntegreerde structuur besparen in vergelijking met traditionele apparatuur?
A: Het traditionele extrusiesysteem voor kerndraadisolatie vereist een afzonderlijke opstelling van accumulator, kaapstander, opname, meterteller en andere hulpapparaten, met een totale lengte van ongeveer 12-15 meter. De Core Wire Insulation Extrusielijn van Newtopp integreert alle hulpfuncties in één structuur, waardoor de totale lengte met meer dan 5 meter wordt verminderd (de werkelijke lengte is 7-10 meter), wat de horizontale installatieruimte van de fabriek aanzienlijk bespaart. Deze structurele optimalisatie is een van de belangrijkste technologische prestaties van Newtopp’s R&D-centrum voor ruimtebesparende apparatuur.
Vraag 4: Wat is de levensduur van de schroef in de extrusielijn? Hoe de duurzaamheid ervan garanderen?
A: De schroef van de Core Wire Insulation Extrusielijn is gemaakt van zeer slijtvast gelegeerd staal en ondergaat een speciaal warmtebehandelingsproces, met een levensduur van meer dan 30.000 werkuren bij normaal gebruik. Newtopp garandeert de duurzaamheid van de schroef door middel van een strikte selectie van grondstoffen en precisiebewerking in het afwerkingscentrum. Tegelijkertijd bieden we regelmatige schroefinspectie en onderhoudsrichtlijnen om klanten te helpen de levensduur ervan te verlengen.
