Planetaire strandingsmachine Manufacturer

Planetaire strandingsmachine

De Planetary Stranding/Pair Twisting Machine is een kernbekabelingsmachine die speciaal is ontworpen voor de productie van hoogwaardige, complexe precisiekabels. Het is bijzonder geschikt voor speciale kabels die extreem hoge eisen stellen aan elektrische prestaties, mechanische sterkte, flexibiliteit en consistentie.

■ Precisiegecoördineerd bewegingsprincipe: Door gebruik te maken van een unieke planetaire bewegingsarchitectuur roteren en bewegen meerdere kernen (geleiders of elementen) nauwkeurig en synchroon rond een centrale as. Dit ontwerp bootst in wezen de orbitale beweging van hemellichamen na en zorgt voor een extreem hoge geometrische symmetrie en structurele stabiliteit tijdens het strandingsproces.
■ Geoptimaliseerde interne spanningscontrole: Tijdens stranding op hoge snelheid beheert en minimaliseert dit mechanisme op effectieve wijze het resterende koppel in de kernen (waardoor het torsie-effect aanzienlijk wordt verminderd). Dit is cruciaal voor het behouden van de oorspronkelijke fysieke eigenschappen van de kern, het voorkomen van daaropvolgende vervorming en het verbeteren van de algehele flexibiliteit en levensduur van de kabel.
■ Geïntegreerd en efficiënt proces: De kritische stappen voor het vastlopen en dubbel omwikkelde afscherming/bescherming worden efficiënt voltooid in één enkel continu proces. Dit geïntegreerde ontwerp verbetert niet alleen de productie-efficiëntie aanzienlijk, maar elimineert ook potentiële kwaliteitsschommelingen veroorzaakt door proceswisselingen, waardoor uniformiteit, dichtheid en nauwe integratie van de afschermings- of beschermende laag met de gestrande strengen wordt gegarandeerd.
■ Voldoet aan strenge toepassingsnormen: Dankzij het ontwerp en de procescontrolemogelijkheden is het een ideale keuze voor het produceren van geavanceerde kabels, zoals kabels die voldoen aan de USB 3.1-specificaties voor hogesnelheidsgegevensoverdracht, meeraderige kabels voor medische apparatuur (die biocompatibiliteit en hoge betrouwbaarheid vereisen), drag chain-kabels die onderhevig zijn aan voortdurende buiging (hoge vermoeidheidsweerstand), hogestroomkabels voor nieuwe energielaadstations (hoge elektrische veiligheid en duurzaamheid) en kabels voor hogesnelheidsverbindingscomponenten zoals QSFP. Deze toepassingen vereisen steevast een vrijwel perfecte elektrische isolatie, signaalintegriteit, mechanische sterkte en aanpassingsvermogen aan de omgeving.
■ Aanpassing aan complexe kabelstructuren: De planetaire structuur demonstreert uitstekende aanpasbaarheid en verwerkingsmogelijkheden voor complexe kabelconfiguraties, inclusief hoge kernaantallen, speciaal gevormde geleiders en composietafschermingsstructuren (zoals dubbel omwikkeld aluminiumfolievlechtwerk), waardoor de procescontrole en productconsistentie zelfs in complexe structuren wordt gegarandeerd.

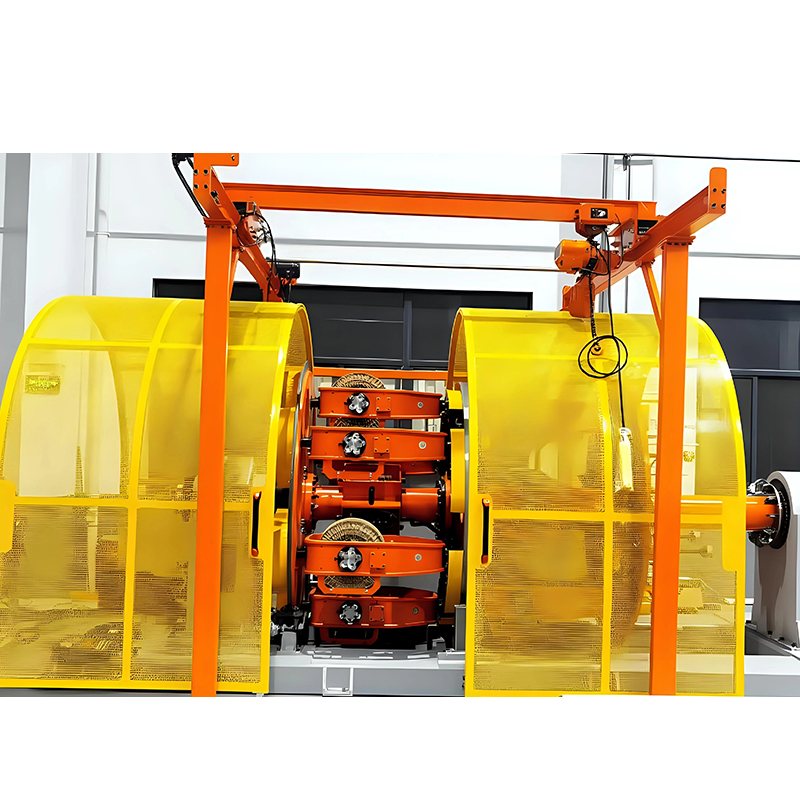

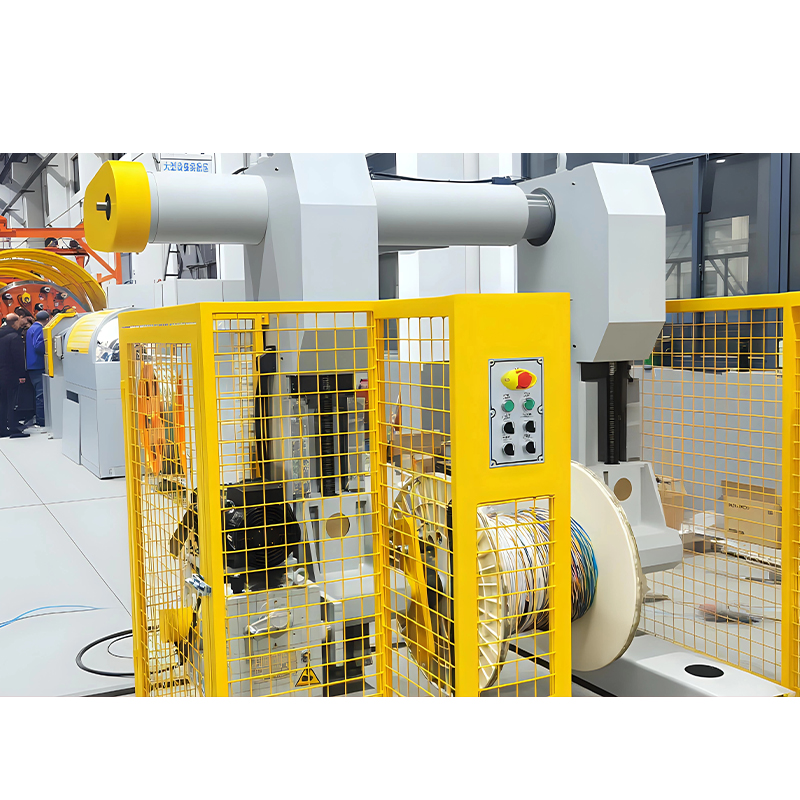

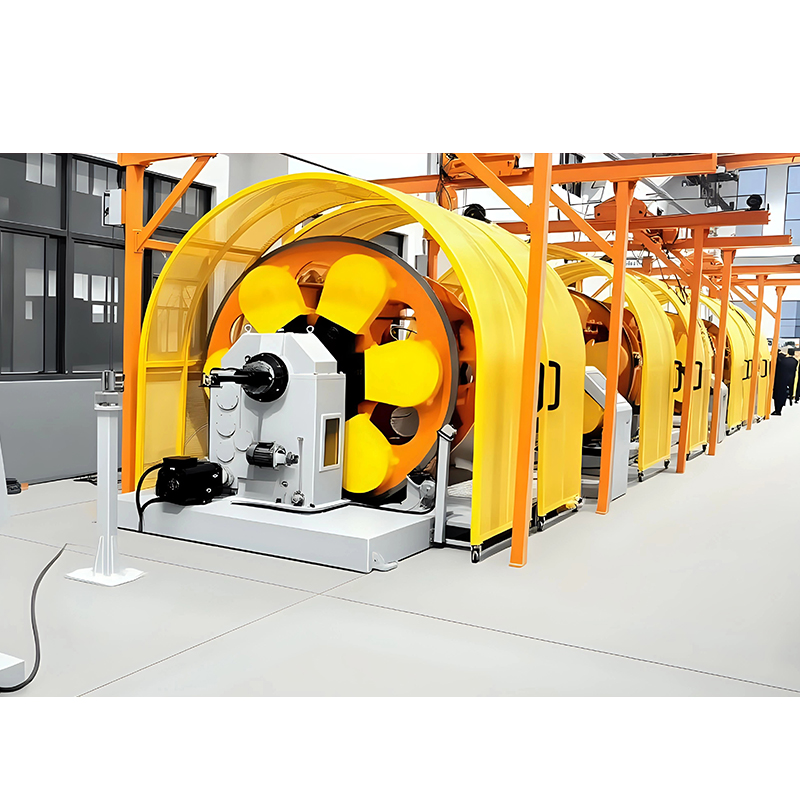

Planetaire strandingsmachine
  • Planetaire strandingsmachine
  • Planetaire strandingsmachine
  • Planetaire strandingsmachine
  • Planetaire strandingsmachine
VOORV: Cantilever-type enkele strandingmachine
VOLGENDE: Geen volgend artikel
TECHNISCHE PARAMETERS
NEEM CONTACT MET ONS OP
GERELATEERDE PRODUCTEN
OVER ONS
Nieuwe Topp-precisie Jiangsu NewTopp Precision Machinery Co., Ltd.
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision is een nationale hightech onderneming en heeft de ISO9001-kwaliteitscertificering en de ISO14001-milieumanagementsysteemcertificering behaald. Het bedrijf beslaat 50 hectare en beschikt over een onafhankelijk R&D-centrum, een afwerkingscentrum en een spuitcabine, waarin R&D, ontwerp, productie en verkoop zijn geïntegreerd. Wij streven ernaar om klanten hoogwaardige producten en uitstekende service te bieden.
As a professional China Planetaire strandingsmachine Manufacturer and Planetaire strandingsmachine factory, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.
ERE-CERTIFICERING
CERTIFICAAT
LAATSTE UPDATES
WAT IS NIEUWS
INDUSTRIE KENNIS

De Planetaire stranding-/paardraaimachine dient als kernapparatuur voor de productie van hoogwaardige, complexe precisiekabels. Het is speciaal ontworpen voor de productie van speciale kabels die extreem hoge eisen stellen aan elektrische prestaties, mechanische sterkte, flexibiliteit en consistentie. Deze apparatuur werkt op basis van een nauwkeurig gecoördineerd bewegingsprincipe, waardoor meerdere kernen nauwkeurig en synchroon rond een centrale as kunnen roteren en bewegen, waarbij de hemelse orbitale beweging wordt nagebootst om optimale geometrische symmetrie en structurele stabiliteit tijdens het strandingproces te garanderen. De Planetary Stranding Machine controleert effectief de interne restspanning in de kernen tijdens snelle stranding, waarbij de oorspronkelijke fysieke eigenschappen van de draad behouden blijven, en voltooit de stranding samen met dubbellaagse afscherming/bescherming via een geïntegreerd continu proces, waardoor de productie-efficiëntie en productuniformiteit aanzienlijk worden verbeterd.

Technische kernprincipes

Planetaire bewegingsarchitectuur: Maakt gebruik van een uniek planetair tandwieltransmissiesysteem, waardoor meerdere uitbetalingseenheden een samengestelde revolutie rond de centrale opname-as kunnen uitvoeren, samen met hun eigen rotatie, waardoor een nauwkeurige controle van de leglengte en spanningsbalans wordt bereikt.

Spanningsoptimalisatiemechanisme: Maakt gebruik van omgekeerde koppelcompensatietechnologie om torsiespanning tijdens het vastlopen actief tegen te gaan, waardoor de neiging tot terugveren van de draad wordt geminimaliseerd om dimensionale stabiliteit en langdurige servicebetrouwbaarheid van de afgewerkte kabel te garanderen.

Geïntegreerde procesmodule: Combineert stranding-, afschermingsverpakkings- (folievlecht) en taping-processen in een enkele continue stroom, waardoor kwaliteitsschommelingen als gevolg van procesovergangen worden geëlimineerd en een goede hechting en uniforme dichtheid van de afschermingslaag op de kabelkern wordt gegarandeerd.

Typische toepassingsgebieden

High-Speed datatransmissiekabels: Produceert datakabels die voldoen aan USB 3.1, Thunderbolt, QSFP en andere high-speed interconnect-standaarden, waardoor signaalintegriteit en lage overspraak worden gegarandeerd.

Gespecialiseerde kabels voor medische apparatuur: Produceert meeraderige kabels voor medische diagnostische apparatuur, voldoet aan de biocompatibiliteitsvereisten en garandeert tegelijkertijd een hoge betrouwbaarheid in complexe medische omgevingen.

Dynamische toepassingskabels: speciaal ontworpen voor kabeldraagsystemen en robotverbindingskabels en bieden uitstekende weerstand tegen buigvermoeidheid en mechanische spanningstolerantie.

New Energy High-Current Cables: Produceert hoogstroomkabels voor laadstations voor elektrische voertuigen en energieopslagsystemen, die voldoen aan de eisen op het gebied van elektrische veiligheid en duurzaamheid in omgevingen met hoge temperaturen.

Kabels met speciale composietstructuur: Kan complexe structuren aan, zoals een groot aantal kernen, speciaal gevormde geleiders en composietafscherming (dubbellaags folievlechtwerk), waardoor procesbeheersbaarheid en productconsistentie worden gegarandeerd.

Vergelijking van apparatuurtypes

Uitrustingstype Werkingsprincipe Geschikte kabelstructuur Maximaal aantal kernen Strandsnelheid Toepassingskenmerken
Kooi Planetaire Strander Planetaire tandwielaandrijving, algehele rotatie Stroomkabels, Besturingskabels 7-61 kernen Middelhoge snelheid Robuuste structuur, geschikt voor strandingen met grote dwarsdoorsnede
Buisvormige Strander Buisrotatie, stationaire uitbetalingen Communicatiekabels, Datakabels 1-30 kernen Hoge snelheid Compacte voetafdruk, gemakkelijke meterwisseling
Strander met hoge snelheid Single-twist-principe, boogrotatie Elektronische draden, autodraden 1-7 kernen Ultrahoge snelheid Hoge productie-efficiëntie, geschikt voor fijne draden
Back-Twist-paartwister Actieve back-twist, synchrone tracking Hogesnelheidspaarkabels, differentiële paren 2 kernen Hoge snelheid Volledige draaiomkering, uitstekende signaaloverdrachtprestaties


Professionele onderhoudsgids


Routineonderhoudspunten:

  1. Controleer regelmatig het oliepeil en de vervuiling van de planetaire versnellingsbak; Het testen van monsters wordt elke 500 bedrijfsuren aanbevolen.

  2. De kalibratie van het spanningscontrolesysteem moet maandelijks worden uitgevoerd, zodat de spanningsfout tussen de uitbetalingseenheden <±5% bedraagt.

  3. Wekelijkse reiniging en slijtage-inspectie van schijven en geleiderollen om krassen op het draadoppervlak te voorkomen.


Beheer van de levenscyclus van cruciale componenten:

  • Planetaire tandwielset: Professionele inspectie aanbevolen elke 15.000 bedrijfsuren.

  • Spindellagers: Controleer de speling elke 10.000 uur; geplande vervanging om 24.000 uur.

  • Servodrives: uitgebreide prestatietests en firmware-upgrades om de 5 jaar.


Precisieretentiemaatregelen:

  • Driemaandelijkse verificatie van de nauwkeurigheid van de liglengte van de stranding met behulp van lasermeetinstrumenten.

  • Halfjaarlijkse dynamische balanceringscorrectie voor de gehele machine om trillingen tijdens bedrijf op hoge snelheid te verminderen.

  • Jaarlijkse revisie om de montagespeling en de uitlijning van alle bewegende delen te controleren.


Veelgestelde technische vragen

Vraag 1: Wat zijn de belangrijkste verschillen tussen een Planetary Stranding Machine en traditionele strandingapparatuur?
EEN: De Planetary Stranding Machine employs a planetary motion architecture where each payoff unit revolves around the central axis while maintaining its own rotation, achieving precise stranding angle control and stress balance. Traditional equipment typically uses a single rotation method, making it difficult to completely eliminate internal torque.

Vraag 2: Hoe kies ik het juiste type strandingsapparatuur?
EEN: De selection should consider cable structure complexity, core count, conductor size, production speed requirements, and shielding needs. Planetary Stranding Machines are particularly suitable for high-precision, multi-core, complex cables requiring composite shielding, while Tubular Stranders are better suited for medium-complexity, high-speed production scenarios.

Vraag 3: Hoe wordt de productiecapaciteit van apparatuur geëvalueerd?
EEN: De werkelijke capaciteit hangt af van factoren zoals het aantal kernen, de lengte van de strengen en de draaddiameter. Met de Newtopp Precision NP-500 Planetary Stranding Machine die bijvoorbeeld een 7-aderige 18AWG-kabel produceert, kan de maximale snelheid 60 m/min bereiken, met een theoretische 24-uurscapaciteit van ongeveer 86.400 meter.

Vraag 4: Wat zijn de upgrade- en uitbreidingsmogelijkheden van de apparatuur?
EEN: Moderne Planetary Stranding Machines hebben een modulair ontwerp, waardoor functionele uitbreiding mogelijk is door uitbetalingseenheden toe te voegen, inline inspectiemodules te integreren of besturingssystemen te upgraden. Newtopp Precision-apparatuur ondersteunt upgrades van basisconfiguraties naar volledig geautomatiseerde intelligente productielijnen.
