Wat is een planetaire strandingsmachine?

A planetaire strandingsmachine is een zeer gespecialiseerd stuk draad- en kabelproductieapparatuur dat meerdere draadstrengen samendraait rond een centrale kern of as, terwijl de absolute rechtheid en spanning van elke individuele streng behouden blijft door een unieke planetaire beweging. In tegenstelling tot traditionele bundel- of starre kooistranders, a planetaire strandingsmachine zorgt ervoor dat elke draadklos rond zijn eigen as draait terwijl deze rond de centrale as van de machine draait, waardoor ongewenste draaiingen of terugdraaiingen in de afzonderlijke filamenten volledig worden geëlimineerd. Volgens branchegegevens van de International Wire & Machinery Association (IWMA) is planetaire strandingtechnologie onmisbaar geworden bij de productie van hoogspanningskabels, onderzeese kabels en geavanceerde datatransmissielijnen, waarbij de precisie van de leglengte en de mechanische integriteit van de gestrande geleider van cruciaal belang zijn voor de uiteindelijke elektrische prestaties en operationele veiligheid.

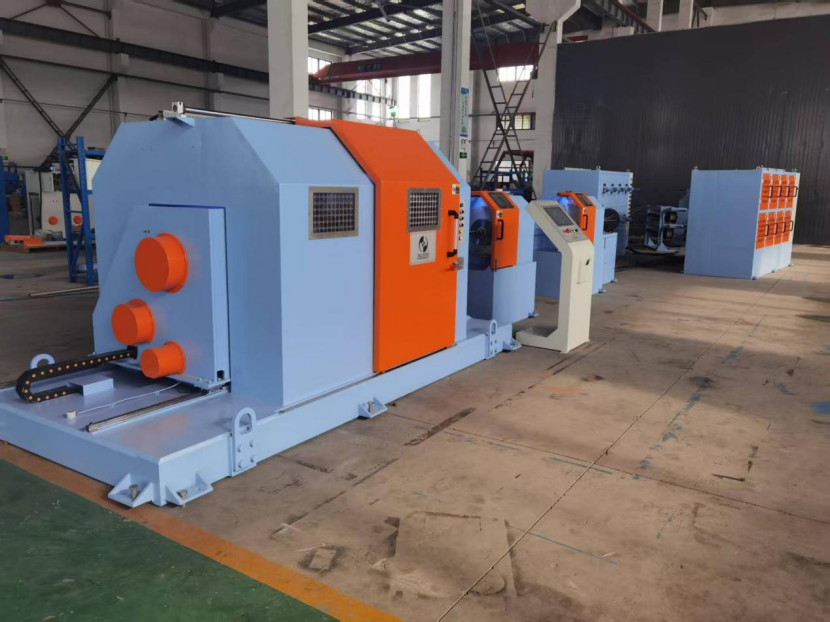

Wat is een planetaire strandingsmachine en hoe werkt deze?

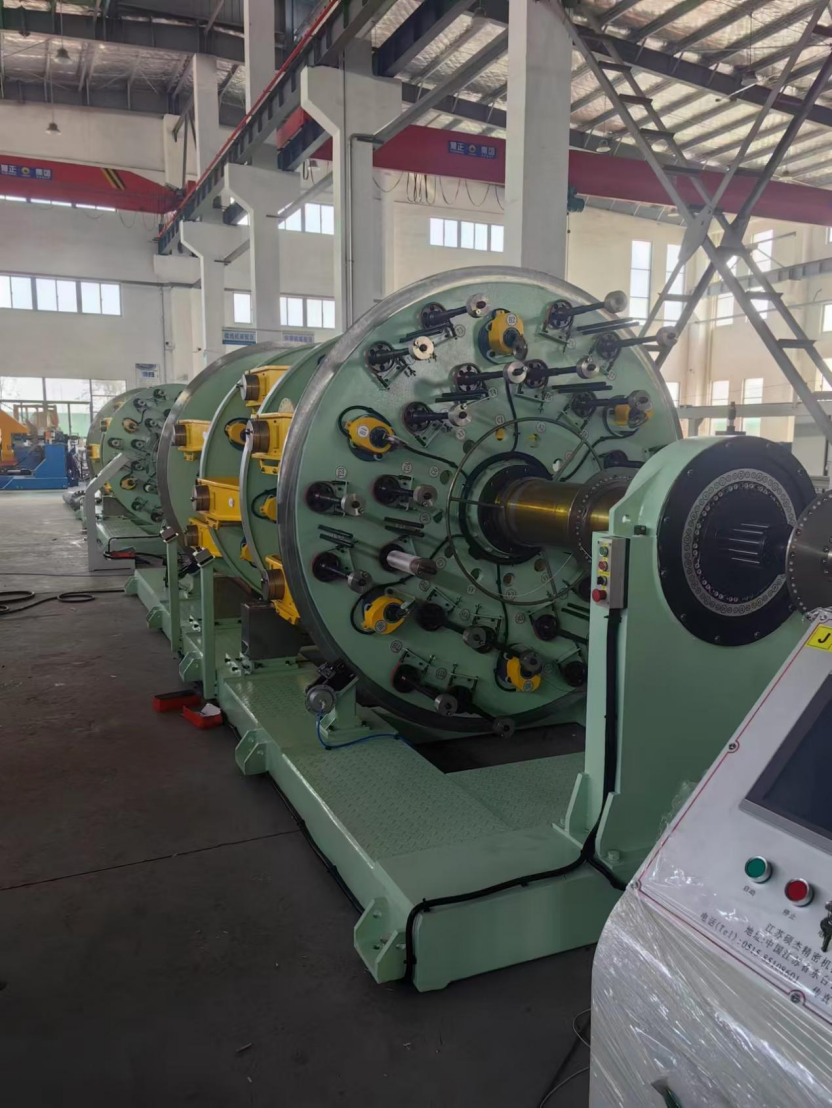

Een planetaire strandingsmachine is een rotatiesysteem met meerdere spoelen waarbij elke uitbetalingsspoel op zijn eigen individueel aangedreven roterende wieg is gemonteerd binnen een groter roterend hoofdframe, waardoor de afzonderlijke draden in elkaar kunnen worden gedraaid zonder enige torsiespanning of ongecontroleerde vervorming. Het fundamentele principe van a planetaire strandingsmachine kan worden vergeleken met de beweging van de aarde rond de zon: net zoals de aarde om zijn as draait terwijl hij in een baan om de zon draait, draait elke draadklos in de machine om zijn eigen midden om de draad af te betalen, terwijl hij tegelijkertijd in een cirkelvormige baan rond het centrale verzamelpunt van de gestrande geleider wordt gedragen. Dit dubbele rotatiemechanisme is van cruciaal belang omdat het de terugdraaiing neutraliseert die zich anders in elke draad zou ophopen als deze van een stationaire spoel zou worden getrokken terwijl hij rond de kern spiraalvormig zou worden gedraaid. Bij een standaard lay-up kan een legplaat van 1/2 inch (12,7 mm) met 18 spoelen maximaal 37 afzonderlijke draadstrengen in één enkele doorgang, waarbij de rotatiesnelheid van de hoofdrotor kan oplopen tot 100 tot 300 toeren per minuut afhankelijk van de machinegrootte en draaddikte. De hele operatie wordt bestuurd door gesynchroniseerde servomotoren en programmeerbare logische controllers (PLC's) die ervoor zorgen dat de leglengte (de axiale afstand die nodig is voor één volledige omwenteling van een streng rond de kern) binnen een tolerantie van minder dan ±1% . De Wire Association International meldt dat dit precisieniveau noodzakelijk is voor meerlaagse concentrische strengen die worden gebruikt in midden- en hoogspanningsstroomkabels, waarbij zelfs kleine inconsistenties in de leglengte plaatselijke elektrische spanningspunten kunnen veroorzaken die leiden tot gedeeltelijke ontlading en voortijdig falen van de isolatie.

De cruciale voordelen van planetaire stranding ten opzichte van conventionele methoden

Het bepalende voordeel van een planetaire strengmachine is het vermogen om een volledig torsievrije gestrande geleider te produceren, waarbij de rekeigenschappen en breeksterkte van de afzonderlijke draden behouden blijven en tegelijkertijd een superieure geometrische uniformiteit wordt bereikt. Bij een conventionele stijve kooistrander of buisvormige strander worden de spoelen vastgezet in het roterende frame en wordt de draad over de flens getrokken, waarbij elke draad een draaiing van 360 graden krijgt voor elke volledige rotatie van de kooi rond de kern. Door dit draaien wordt de draad permanent vervormd, waardoor de treksterkte afneemt en deze vatbaar wordt voor vogelkooien - een toestand waarbij de buitenste strengen van een afgewerkte kabel onder buiging of spanning loskomen van de kern. Daarentegen is de planetaire beweging van a planetaire strandingsmachine heft de twist op, wat resulteert in een streng die perfect recht in de kabelstructuur ligt. Hierdoor kan de gestrande geleider een vulfactor bereiken (de verhouding van het totale dwarsdoorsnedeoppervlak van de draden tot het dwarsdoorsnedeoppervlak van de geleider) van maximaal 93% tot 95% , wat de elektrische geleidbaarheid voor een gegeven diameter maximaliseert. Voor koperen of aluminium geleiders bij krachtoverbrenging vertaalt deze verbetering in dichtheid zich direct in een verminderde lijnweerstand en lagere I²R-verliezen. Bovendien minimaliseert het gladde, compacte oppervlak van een planetaire geleider de luchtspleten en uitsteeksels die corona-ontlading kunnen veroorzaken in hoogspanningskabels die boven 110 kV werken. Door de behoefte aan uitgebreid tapen en screenen te verminderen, kunnen fabrikanten aanzienlijke materiaalkosten besparen bij grote productieruns.

Waar worden planetaire strandingsmachines gebruikt in de moderne industrie?

Planetaire strandingsmachines worden voornamelijk ingezet bij de productie van hoogwaardige geleiders waar de mechanische en elektrische eisen zo streng zijn dat zelfs een kleine mate van draadvervorming of onregelmatigheid in de leglengte onaanvaardbaar is. De belangrijkste toepassingsgebieden zijn als volgt:

• Hoogspannings- en extrahoogspanningskabels: De torsievrije, perfect gecomprimeerde geleiders geproduceerd door a planetaire strandingsmachine zijn essentieel voor XLPE-geïsoleerde kabels met een vermogen van 66 kV tot 500 kV. Volgens de CIGRE Technische Brochure 720 minimaliseert het gladde buitenoppervlak van een planetair gestrande segmentale geleider (Milliken-geleider) het risico van elektrische boomvorming op het scheidingsvlak tussen geleider en isolatie, wat de belangrijkste oorzaak is van langdurige kabelstoringen in ondergrondse transmissienetwerken.
• Onderzeese en onderzeese stroomkabels: Deze kabels worden tijdens het leggen onderworpen aan voortdurende dynamische buiging en spanning. De hoge treksterkte en flexibiliteit die torsievrij gevlochten koper- of aluminiumdraden behouden, zijn van cruciaal belang om breuk van de geleider te voorkomen. Een enkele storing in een onderzeese kabel kan resulteren in reparatiekosten van meer dan enkele miljoenen dollars, zoals opgemerkt door industrieanalisten van CRU Group.
• Gespecialiseerde besturings- en datatransmissiekabels: In robotarmen, luchtvaartbedrading en hoogwaardige audiokabels is microfonisch geluid of signaalreflectie veroorzaakt door een onregelmatige geleidergeometrie onaanvaardbaar. De uitzonderlijke concentriciteit en oppervlaktegladheid geleverd door a planetaire strandingsmachine bieden de stabiele elektrische kenmerken die nodig zijn voor consistente impedantie en signaalintegriteit.
• Productie van staalkoord en staalkabel: Bij bandenversterkingskoorden en hijskabels met hoge sterkte moeten de afzonderlijke staaldraden zonder resttorsiespanning worden gespannen om te voorkomen dat ze bij het doorsnijden afwikkelen. Planetaire stranders worden gebruikt om meerstrengige touwen te produceren met zeer nauwkeurige leglengtes en nulrotatie onder belasting.

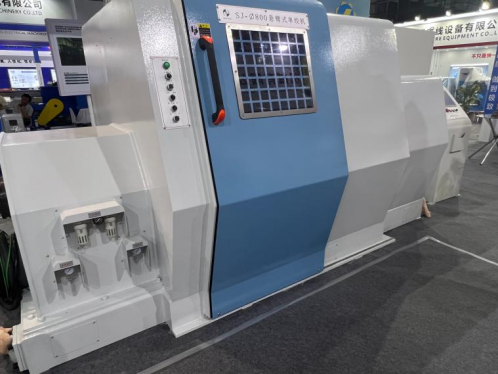

Planetaire stranders vergelijken met stijve kooi- en buisvormige stranders

Wanneer kabelfabrikanten strandingsapparatuur voor een nieuwe productielijn evalueren, impliceert de keuze tussen een planetaire strander, een stijve kooistrander en een buisvormige strander een afweging tussen productkwaliteit, productiesnelheid en kapitaalinvestering. De onderstaande tabel geeft een directe vergelijking van de belangrijkste prestatie- en toepassingsparameters die deze drie machinetypen onderscheiden.

Zoals geïllustreerd in de tabel, is de planetaire strandingsmachine is niet de snelste of de goedkoopste, maar levert wel de hoogste kwaliteit geleider. Voor een kabel die veertig jaar lang ondergronds of onder water zal worden geïnstalleerd en die niet kan worden vervangen zonder een grootschalig civieltechnisch project, zijn de extra initiële kosten van planetaire stranding verwaarloosbaar vergeleken met de levensduurkosten van een enkele isolatiefout.

Belangrijkste technische specificaties en operationele overwegingen

Het prestatiebereik van een planetaire strandingsmachine wordt bepaald door de spoelcapaciteit, het aantal rotoren, de maximale rotatiesnelheid en de precisie van het regelsysteem voor de leglengte. Een typische middelgrote planetaire strenger, ontworpen voor de productie van stroomkabelgeleiders, zal de volgende kenmerken hebben:

• Spoeldiameter: De uitbetalingsspoelen variëren van 400 mm tot 630 mm in flensdiameter, met een draadcapaciteit tot wel 500 kilogram van koper of aluminium per spoel. Voor het vastlopen van grote geleiders kan een lijn zes of twaalf rotoren bevatten, die elk meerdere spoelen dragen.
• Draaddiameterbereik: De machine kan losse draden verwerken vanaf ca 0,5 mm tot 5,0 mm in diameter, waarbij het specifieke bereik afhankelijk is van de rolgeleiders en de instellingen van de spanner.
• Controle van de leglengte: Moderne servo-aangedreven planetaire strandingsmachines bereik leglengtes van slechts 30 mm tot meer dan 500 mm, instelbaar via het HMI-touchscreen. De leglengte wordt elektronisch gesynchroniseerd met de opwikkelkaapstander om een ​​constante verhouding te behouden, zelfs als de opwikkelspoel vult en de effectieve diameter verandert.
• Voordraaien en navormen: Voor gecompacteerde geleiders kan de machine zijn uitgerust met voordraaikoppen die een lichte plastische vervorming aanbrengen op de binnenkomende draad, en navormmatrijzen of -rollen die de gestrande geleider samendrukken tot zijn uiteindelijke cirkel- of segmentvorm. Volgens een technisch artikel gepresenteerd op de jaarlijkse IWMA-conferentie, is de toepassing van een postformingkracht van 2 tot 4 kilonewton kan de vulfactor met nog eens 3% verhogen.

Veelgestelde vragen over planetaire strandingsmachines

Wat is het verschil tussen planetaire stranding en bosstranding?

Bij bundelstrengen worden alle draden samengedraaid in een enkele roterende boog of kooi zonder de positie van elke afzonderlijke streng te controleren, wat resulteert in een willekeurige ligging en aanzienlijke draadvervorming. EEN planetaire strandingsmachine daarentegen regelt nauwkeurig de positie, spanning en torsie van elke draad, waardoor een zeer geordende concentrische plaatsing ontstaat zonder interne twist. Bunch stranding wordt gebruikt voor goedkope flexibele geleiders, terwijl planetaire stranding gereserveerd is voor zeer betrouwbare stroom- en datakabels.

Kan een planetaire strandingsmachine compacte geleiders produceren?

Ja, en het is vaak de voorkeursmethode. Omdat de draden al in een perfecte concentrische geometrie zonder torsie zijn gerangschikt, worden ze gelijkmatiger verdicht onder de druk van een gevormde matrijs of rol. EEN planetaire strandingsmachine Uitgerust met een verdichtingskop kan de diameter van de geleider met 8% tot 12% worden verminderd, terwijl een glad oppervlak zonder openingen behouden blijft, waardoor de hoeveelheid isolatie- en afschermingsmateriaal dat nodig is bij daaropvolgende extrusiestappen aanzienlijk wordt verminderd.

Welke materialen kunnen op een planetaire strandingsmachine worden verwerkt?

De machine is ontworpen voor de verwerking van zowel ferro- als non-ferrodraden, waaronder gegloeid koper, hardgetrokken koper, aluminium, aluminiumlegeringen, gegalvaniseerde staaldraad en roestvrij staal. De materiaalkeuze hangt af van de eindgebruikstoepassing: koper en aluminium voor elektrische geleidbaarheid, en staal voor mechanische sterkte in bovengrondse geleiders (ACSR) en staalkabels. De kritische vereiste is dat de draad consistente diameter- en rekeigenschappen moet hebben om een ​​uniforme spanning over alle spoelen te behouden.

Hoe handhaaf je de precieze spanning op een planetaire strandingsmachine?

Elke spoelhouder is uitgerust met een verstelbare mechanische wrijvingsrem of een actieve elektromagnetische spanner. De spanning wordt ingesteld op een waarde die doorgaans tussen ligt 1 en 10 Newton , afhankelijk van de draaddiameter en vloeigrens. Als de spanning te laag is, zullen de draden los zitten en zal de geleider een slechte geometrische stabiliteit hebben; als ze te hoog zijn, kunnen de draden insnoeren of zelfs breken. Regelmatige kalibratie van het spansysteem met een draagbare spanningsmeter is essentieel voor het behoud van de productkwaliteit, aangezien ongelijkmatige spanning tussen de spoelen de voornaamste oorzaak is van onregelmatigheden in de leglengte.

Nu de vraag naar betrouwbare stroomtransmissie en datacommunicatie met hoge capaciteit blijft escaleren, groeit de vraag naar energietransmissie en datacommunicatie met hoge capaciteit planetaire strandingsmachine blijft een hoeksteen van geavanceerde kabelproductie. Het vermogen om een ​​torsievrije, geometrisch perfecte geleider te leveren kan niet worden geëvenaard door snellere maar minder nauwkeurige strandingsmethoden. Door te investeren in planetaire technologie zorgen draad- en kabelproducenten ervoor dat de kritische geleiders die onze elektriciteitsnetten, offshore windparken en communicatienetwerken verbinden, tientallen jaren lang veilig en efficiënt zullen functioneren onder de meest veeleisende omstandigheden.
