Het goede kiezen draad stranding machine bepaalt de kwaliteit, flexibiliteit en stroomvoerende capaciteit van elke gestrande geleider die in uw fabriek wordt geproduceerd. EEN draad stranding machine draait individuele metaaldraden samen tot een uniforme bundel, en het selecteren van het optimale machinetype (of het nu gaat om een dubbele twistbunker, een planetaire strander of een starre kooistrander) heeft directe invloed op de productiesnelheid, het uitvalpercentage en de operationele kosten op de lange termijn. Deze gids biedt een op bewijs gebaseerde kijk op hoe deze machines werken, vergelijkt de belangrijkste typen met prestatiegegevens en beantwoordt de meest prangende vragen waarmee kabelfabrikanten en elektrotechnici worden geconfronteerd.

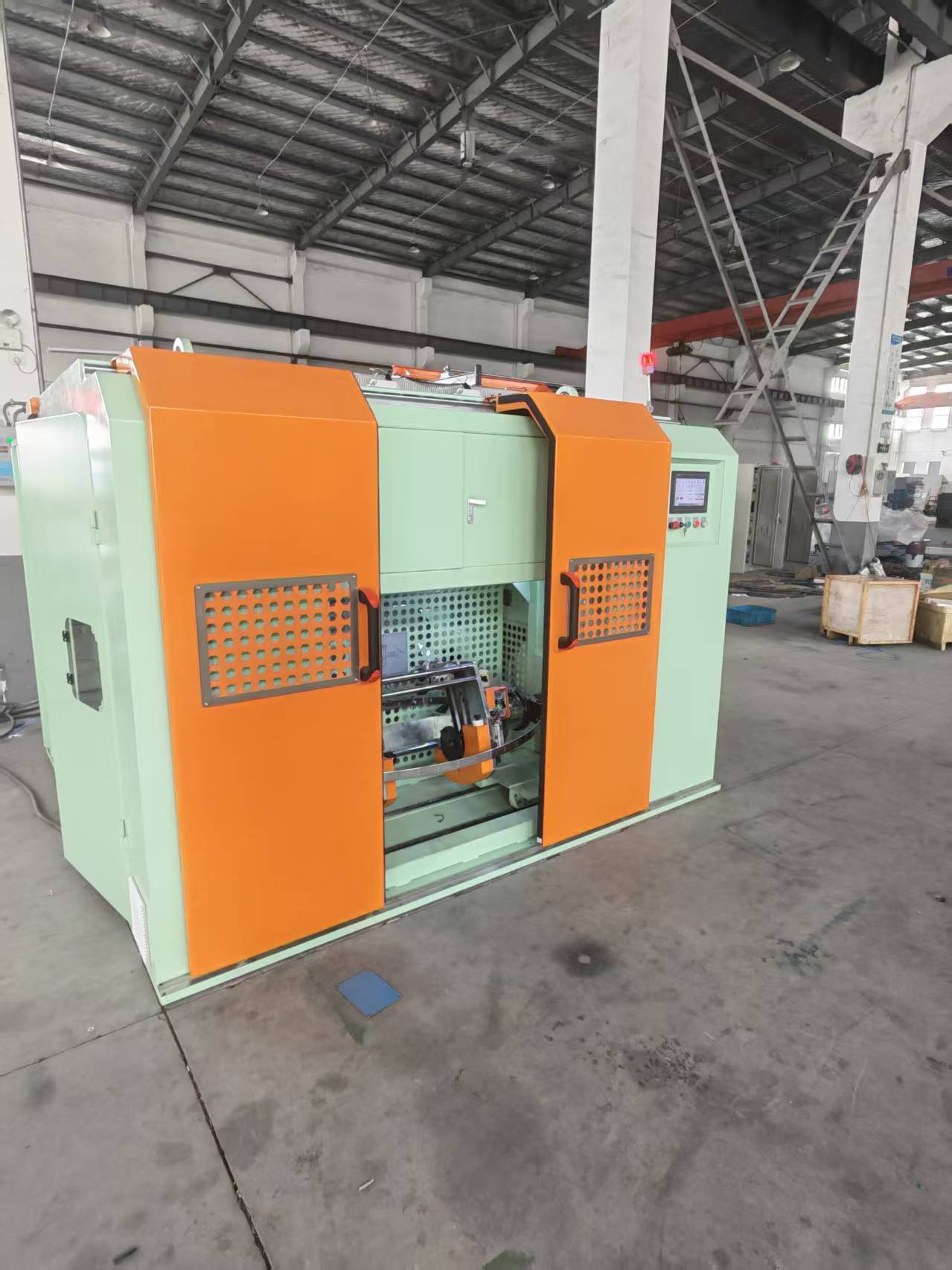

Wat is een draadbundelmachine?
Een draadbundelmachine is het kernapparaat dat meerdere afzonderlijke draden verenigt tot een samenhangende gestrande geleider met superieure mechanische en elektrische eigenschappen. In tegenstelling tot een massieve geleider biedt een gestrande geleider een aanzienlijk hogere flexibiliteit en weerstand tegen vermoeidheidsfouten. Daarom classificeren internationale normen zoals IEC 60228 geleiders op basis van hun vastloopklasse. De machine voert individuele draden aan vanaf de uitbetalingsspoelen, lijnt ze uit via een legplaat of neuskegel en past een gecontroleerde draai toe om lagen spiraalvormig gewikkelde strengen rond een centrale kern te vormen.
Modern draad stranding machines kunnen aderdoorsneden aan van 0,05 mm² (voor ultrafijne medische kabels) tot meer dan 1000 mm² (voor stroomtransmissielijnen). Volgens gegevens gepubliceerd door CRU Group in 2025 groeit de wereldmarkt voor gestrande koperen en aluminium geleiders jaarlijks met 3,2%, aangedreven door de uitbreiding van elektrische voertuigen en hernieuwbare energie. Deze groei heeft fabrikanten ertoe aangezet om sneller en nauwkeuriger te implementeren draad stranding machines in staat om leglengtetoleranties binnen ± 1% te handhaven bij lijnsnelheden van meer dan 200 meter per minuut.

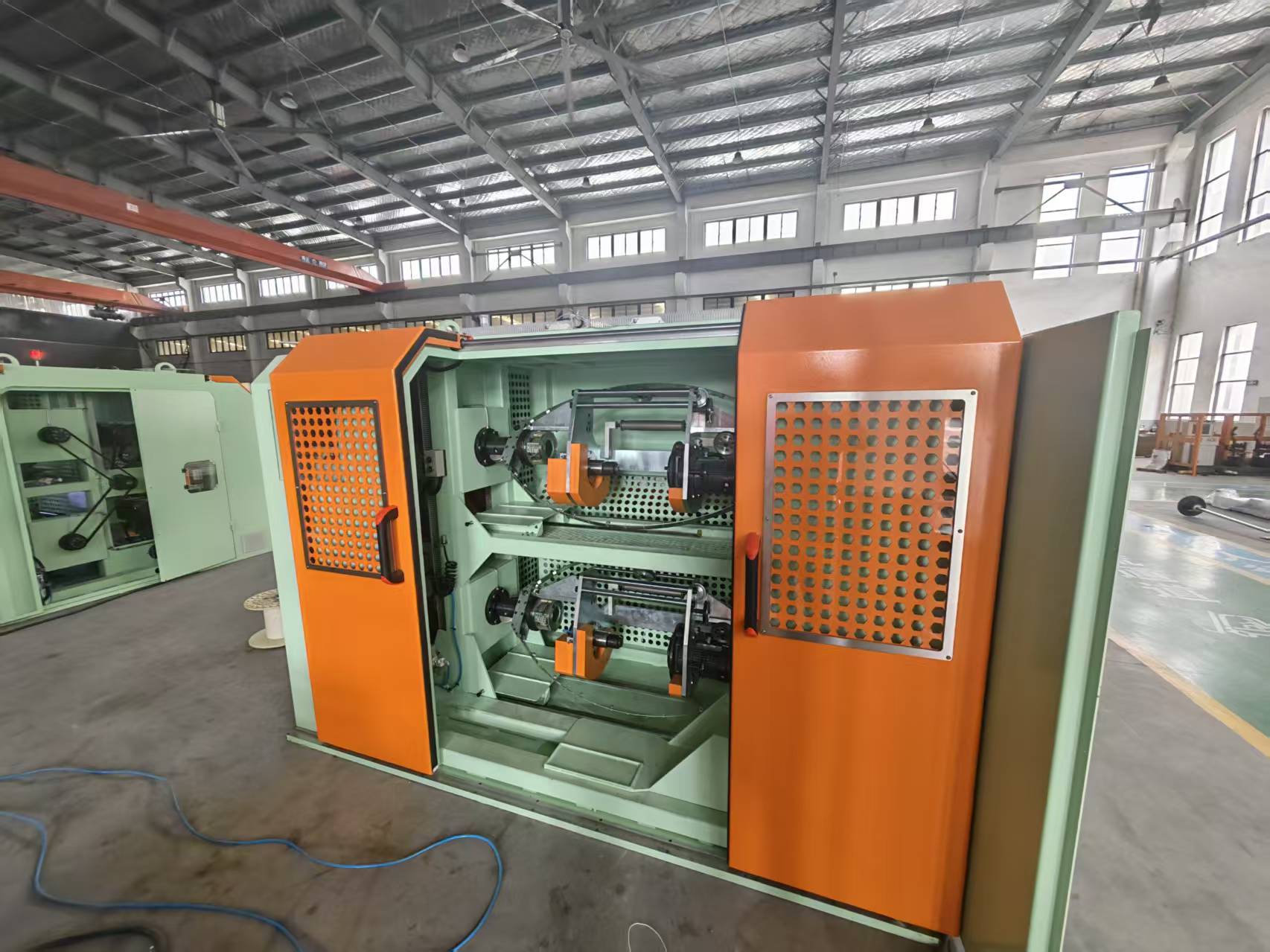

Hoe een draadbundelmachine werkt
Het fundamentele werkingsprincipe van een draadbundelmachine omvat het roteren van een reeks draaddragende elementen rond een lengteas, terwijl de samengestelde strengen met een nauwkeurig gecontroleerde snelheid door een sluitmatrijs worden getrokken. De verhouding tussen de rotatiesnelheid (twists per minuut) en de lineaire opnamesnelheid definieert de leglengte, de afstand die nodig is voordat één streng een spiraal van 360 graden rond de kern voltooit. Een kortere leglengte levert een flexibelere geleider op, maar met een iets hogere weerstand, terwijl een langere leglengte de geleidbaarheid en treksterkte maximaliseert.
Afhankelijk van het ontwerp van de draad stranding machine , kan de draaiende beweging worden verleend door een roterende boog (bij machines met dubbele draaiing), een draaiende kooi (bij starre stranders) of individueel roterende spoelen (bij planetaire stranders). Alle typen hebben één gemeenschappelijke eis: de afzonderlijke draden moeten onder gecontroleerde tegenspanning blijven om verwarring te voorkomen en een consistente strenggeometrie te garanderen. Het hele proces wordt bewaakt door een programmeerbare logische controller (PLC) die het motortoerental en de spanning in realtime aanpast. Uit gegevens uit de sector blijkt dat digitale spanningscontrole het afval veroorzaakt door draadbreuken met wel 45% kan verminderen in vergelijking met puur mechanische systemen.

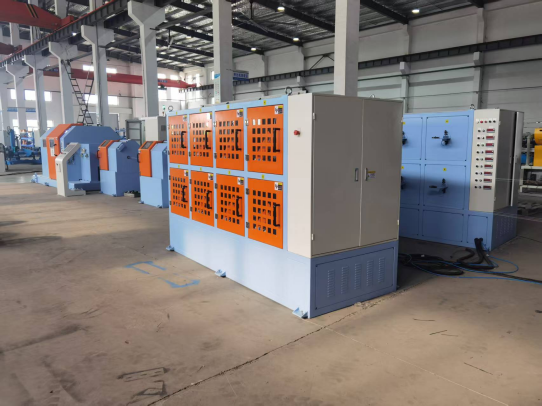

Belangrijkste soorten draadbundelmachines: een gedetailleerde vergelijking
Geen enkel ontwerp van een draadstrengmachine is geschikt voor alle productiescenario's; elk machinetype richt zich op een specifiek bereik van geleiderafmetingen, productievolume en nauwkeurigheidsvereisten voor de leglengte. De onderstaande tabel contrasteert vijf veelgebruikte configuraties, waardoor een directe, datagestuurde evaluatie mogelijk is.
| Machinetype | Draaiende methode | Geleiderbereik (mm²) | Maximale lijnsnelheid (m/min) | Typische lay-lengteprecisie | Primaire toepassing |
|---|---|---|---|---|---|
| Dubbele Twist Buncher | Roterende boog, twee slagen per omwenteling | 0,05 – 16 | Tot 300 | ±2% | Automotive draad, flexibele koorden |
| Planetaire Strander | Individuele spoelrotatie, geen draaiing van de draadas | 10 – 630 | Tot 80 | ±0,5% | Stroomkabels, gecompacteerde geleiders |
| Stijve kooistrander | Vaste kooi draait als één geheel | 16 – 1200 | Tot 60 | ±1% | Bovengrondse transmissielijnen |
| Single Twist Strander | Eén draai per omwenteling van de opname | 0,5 – 50 | Tot 150 | ±1,5% | Stuurkabels, middenspanning |
| Buisvormige Strander | Draden lopen door een roterende buis | 0,2 – 95 | Tot 200 | ±1% | Instrumentatiekabel, afgeschermde draad |
Dubbele twist-bunkers domineren de hogesnelheidsproductie van fijndradige geleiders, terwijl planetaire strengers onvervangbaar zijn voor unilay- en compacted-geleiders die geen enkele twist van individuele draden vereisen. De selectie van een draad stranding machine moet ook rekening houden met het aantal spoelen: een planetaire strander van 630 mm biedt doorgaans plaats aan 6, 12, 18 of 24 spoelen, wat rechtstreeks het maximale aantal strengen in een laag bepaalt.
Sleutelfactoren bij het selecteren van een draadbundelmachine
Uw optimale draadbundelmachine wordt gedefinieerd door vijf meetbare variabelen: doorsnede van de geleider, gewenste leglengte, productievolume, materiaaltype en de behoefte aan concentrische of gebundelde strengen. Een systematische evaluatie volgens de onderstaande volgorde helpt u kostbare fouten bij overspecificatie of ondercapaciteit te voorkomen.
- Definieer de geleiderspecificatie. Identificeer de uiteindelijke afmeting van de geleider (mm² of AWG), het aantal afzonderlijke draden en de strengdiameter. Een flexibele geleider van klasse 5 volgens IEC 60228 vereist bijvoorbeeld een specifiek aantal strengen en een specifieke diameter die het minimumaantal spoelen op de kabel dicteert. draad stranding machine .
- Bepaal de benodigde leglengte en -richting. Een planetaire strander kan een leglengte van slechts 8 keer de geleiderdiameter behouden zonder de draden te beschadigen, terwijl een dubbele twistbunker het beste werkt met legverhoudingen van 10:1 tot 20:1. De legrichting (S of Z) wordt op moderne machines elektronisch ingesteld.
- Bereken de beoogde output in kilogram per uur. Voor een dubbele twist-bosmachine die gevlochten draad van 1,5 mm² produceert bij 250 m/min, kan de output ongeveer 45 kg/u bedragen. Gebruik dit cijfer om er zeker van te zijn dat de draad stranding machine kan voldoen aan uw orderboekcapaciteit.
- Beoordeel de compatibiliteit van materialen. Koper-, aluminium- en vertinde geleiders vereisen elk specifieke boeg- of rolmaterialen om oppervlakteschade te voorkomen. Aluminiumstrengen profiteren bijvoorbeeld van keramisch gecoate geleiders om de ophoping van oxidestof te verminderen.
- Evalueer de automatisering en de omsteltijd. Machines met automatische spoellading en laserleglengtemeting kunnen de omsteltijd verkorten van 45 minuten tot minder dan 10 minuten, een cruciaal voordeel voor productie in kleine oplagen.
Productiesnelheid en outputvergelijking
De productieopbrengst van een draadbundelmachine wordt fundamenteel beperkt door de mechanische snelheid van de roterende componenten en de opnamecapaciteit. De onderstaande tabel biedt realistische uitgangsgegevens voor drie veel voorkomende configuraties, gebaseerd op feitelijke specificaties van de fabrikant voor gevlochten koperen geleider van 1,5 mm².
| Machinetype | Lijnsnelheid (m/min) | Vermogen (kg/u) | Energieverbruik (kW) | Schrootpercentage (%) |
|---|---|---|---|---|
| Dubbele Twist Buncher | 280 | 48.5 | 15 | 0.8 |
| Planetaire Strander (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Stijve kooistrander | 55 | 18.2 | 30 | 0.5 |
De dubbele twist-bunser behaalt bijna tweemaal de output van een planetaire strander voor dezelfde doorsnede, maar het planetaire ontwerp vermindert het schrootpercentage met meer dan 60%. Deze afweging tussen snelheid en precisie vormt de kern van elke auto draad stranding machine aankoopbeslissing.
Toepassingen in belangrijke industrieën
De eindgebruikssector dicteert de klasse van strengen en daarmee de vereiste specifieke technologie voor draadstrengmachines. De volgende sectoren zijn afhankelijk van gestrande geleiders die door deze machines worden geproduceerd:
- Kabelbomen voor auto's – Dubbele twist-bunkers produceren de dunwandige, zeer flexibele gevlochten geleiders die nodig zijn voor de bedrading van het motorcompartiment, waar trillingsbestendigheid van het grootste belang is.
- Krachtoverbrenging en -distributie – Starre kooi- en planetaire strengers vervaardigen compacte concentrische geleiders voor midden- en hoogspanningskabels tot 500 kV, waardoor een uniforme stroomverdeling wordt gegarandeerd.
- Hernieuwbare energiesystemen – Voor de bekabeling van zonneparken en windturbines zijn fijndradige, vertinde koperen geleiders nodig die op hogesnelheidsbundelmachines zijn geproduceerd om corrosie en thermische cycli te weerstaan.
- Spoorwegen en openbaar vervoer – Kabels voor rollend materieel vereisen extreem flexibele geleiders (Klasse 6 volgens IEC 60228) die vaak op planetaire machines worden vervaardigd om het ultrafijne aantal strengen te bereiken.
- Medische apparaten en robotica – Ultrafijne strengen onder 0,05 mm² maken gebruik van gespecialiseerde buisvormige of enkelgetwiste strengen om breuk van kwetsbare koperen of koperlegeringsdraden te voorkomen.
Kostenanalyse en rendement op investering
Een draadbundelmachine vertegenwoordigt een aanzienlijke kapitaalinvestering, maar uit een gedetailleerde analyse van de totale eigendomskosten blijkt vaak dat een duurdere machine met nauwkeurige controle zichzelf binnen drie jaar terugverdient door minder uitval en snellere omschakelingen. De onderstaande tabel vergelijkt de vijfjarige kostenstructuur voor een dubbele twist-buncher met die voor een planetaire strander, waarbij wordt aangenomen dat er in één ploegendienst jaarlijks 200 ton gestrand koper wordt geproduceerd.
| Kostencategorie | Dubbele Twist Buncher | Planetaire Strander (12 bobbin) |
|---|---|---|
| Initiële uitrustingskosten (USD) | $ 85.000 | $ 210.000 |
| Jaarlijkse energiekosten (tegen $ 0,12/kWh) | $ 2.160 | $ 3.170 |
| Gemiddeld schrootverlies per jaar | $ 4.600 | $ 1.800 |
| Typische onderhoudskosten/jaar | $ 3.200 | $ 4.800 |
| Totale bedrijfskosten over 5 jaar | $ 135.800 | $ 258.650 |
Voor fabrikanten die gespecialiseerd zijn in dunwandige geleiders voor auto's levert de dubbele twist-bosmachine de laagste kosten per kilogram. Voor nutsvoorzieningen die compacte concentrische geleiders vereisen, is de planetaire draad stranding machine blijft de enige technisch haalbare keuze, ondanks de hogere initiële kosten.
Beste onderhoudspraktijken voor een lange levensduur van de machine
Preventief onderhoud aan een draadbundelmachine concentreert zich op drie elementen: inspectie van boeg- of kooilagers, kalibratie van de spanningssensor en monitoring van draadgeleiderslijtage. Zelfs kleine afwijkingen in deze componenten kunnen lay-lengtefouten en schade aan de geleider veroorzaken. Een gestructureerde onderhoudsroutine levert meetbare resultaten op; uit een onderzoek uit 2022 onder 47 kabelfabrieken door de Wire Association International bleek dat faciliteiten met wekelijks preventief onderhoud 27% minder ongeplande downtime-gebeurtenissen rapporteerden dan faciliteiten met maandelijkse controles.
- Inspecteer de boeglagers en koolborstels elke 200 bedrijfsuren. In een dubbelgedraaide bosmachine veroorzaken versleten booglagers trillingen die een directe invloed hebben op de consistentie van de leglengte. Vervang lagers die een radiale speling van meer dan 0,02 mm vertonen.
- Kalibreer de danserarm- en spanningssensoren maandelijks. Een spanningsafwijking van meer dan 5% tussen individuele draden resulteert in een ongelijkmatige strenging en kan plekken met hoge weerstand in de afgewerkte geleider veroorzaken.
- Vervang keramische of geharde staaldraadgeleiders bij het eerste teken van groefvorming. Een groefdiepte groter dan 0,1 mm kan het draadoppervlak afschuren en oxidedeeltjes in de streng introduceren, waardoor de geleidbaarheid afneemt.
- Smeer tandwielen en verplaatsingsmechanismen volgens OEM-schema. Gebruik de aangegeven vetkwaliteit; Niet-overeenkomende smeermiddelen kunnen binnen slechts 500 uur continubedrijf tot oververhitting van de versnellingsbak leiden.
- Controleer de leglengte wekelijks met behulp van een lasermeetsysteem. Periodieke afwijkingen in de leglengte duiden vaak op een slippende kaapstander of een versleten encoderkoppeling, die gecorrigeerd kan worden voordat er een product ontstaat dat niet aan de specificaties voldoet.

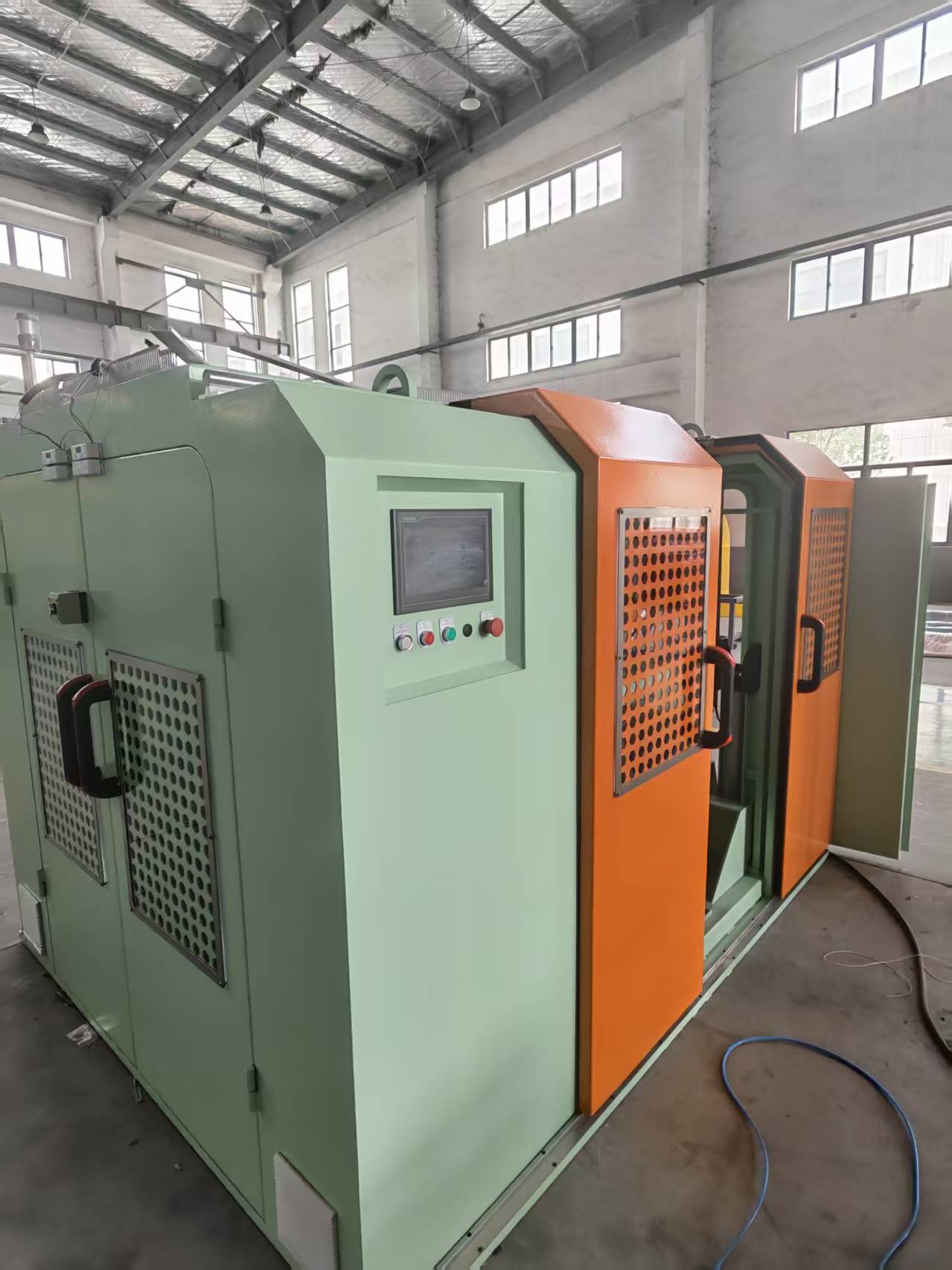

Automatisering en Industrie 4.0 in draadbundelmachines
De nieuwste draadbundelmachines integreren realtime monitoring van de leglengte, voorspellende onderhoudsalgoritmen en automatische spoelwisselsystemen om de algehele apparatuureffectiviteit (OEE) boven de 85% te brengen. Trillingssensoren op de boeg- en motorlagers sturen gegevens naar een centrale controller die tot 60 uur van tevoren lagerstoringen voorspelt, waardoor geplande vervanging in plaats van een noodstop mogelijk is. Geautomatiseerd laden van de spoel vermindert de tussenkomst van de operator van 12 handmatige wisselingen per ploegendienst tot nul, waardoor de meest voorkomende oorzaak van setup-gerelateerde strengbreuken vrijwel wordt geëlimineerd.
Vanuit kwaliteitsoogpunt meten lasermicrometerarrays continu de diameter van de gestrande geleider en vergelijken deze met de doelwaarde. Als de diameter meer dan 0,02 mm afwijkt, past de PLC de kaapstandersnelheid of de spoelspanning aan om de fout te corrigeren. Volgens een technisch artikel uit 2024, gepresenteerd op het International Wire & Cable Symposium, verminderde deze gesloten-lusregeling de diametervariatie met 68% in vergelijking met conventionele open-lusmachines. Naarmate connectiviteitsstandaarden zoals OPC UA universeel worden, worden alle draad stranding machine kan nu rechtstreeks communiceren met het uitvoeringssysteem van de fabriek, waardoor traceerbaarheid tot op individueel haspelniveau wordt geboden.
Veelgestelde vragen
Wat is het verschil tussen bundeling en concentrische stranding?
Bunching, uitgevoerd met een dubbele twist draad stranding machine , draait alle draden samen in dezelfde richting zonder een gedefinieerde geometrische lagenstructuur. Concentrische strengen, meestal gedaan op een planetaire of stijve strenger, rangschikken draden in precieze spiraalvormige lagen rond een centrale kern. Concentrische geleiders hebben een gladder oppervlak en een meer uniforme stroomverdeling, terwijl gebundelde geleiders flexibeler zijn en sneller te produceren.
Hoe beïnvloedt de leglengte de prestaties van de geleider?
De leglengte heeft een directe omgekeerde relatie met flexibiliteit en een directe relatie met geleidbaarheid. Een korte leglengte (bijvoorbeeld 8–12 keer de buitendiameter) vergroot de flexibiliteit, maar verhoogt de elektrische weerstand enigszins omdat het stroompad langer wordt. In een draad stranding machine wordt de leglengte bepaald door de verhouding tussen de opnamesnelheid en het rotator-RPM, en moet deze binnen de tolerantie blijven die is gespecificeerd door normen zoals ASTM B8 voor concentrisch gelegde koperen geleiders.
Kan één machine zowel koper als aluminium stranden?
Ja, het modernst draad stranding machines kan zowel koper als aluminium verwerken, maar de draadgeleiders, kaapstanderhulzen en spanningsinstellingen moeten worden aangepast. De lagere treksterkte van aluminium en de neiging om oxidestof te genereren vereisen een verminderde tegenspanning (doorgaans 10-15% lager dan die van koper) en het gebruik van keramische of gepolijste roestvrijstalen contactoppervlakken om vreten te voorkomen.
Wat zijn de tekenen dat een strandingmachine vervangen moet worden?
Verhoogde trillingen die voelbaar zijn op het machineframe, een ritmische geluidsverandering tijdens het gebruik en een afwijking in de leglengte buiten ±2% zonder een bijbehorend PLC-commando duiden allemaal op mogelijke lagerslijtage. Op een dubbele draai draad stranding machine moeten de boeglagers worden vervangen wanneer de trillingssnelheid hoger is dan 4,5 mm/s RMS, zoals gemeten op het lagerhuis.
De juiste investering doen in een draadbundelmachine
Het selecteren van een draad stranding machine is in wezen een beslissing over het balanceren van snelheid tegen geometrische precisie, en kapitaalkosten tegen schrootverlies. Voor de productie van grote volumes flexibele geleiders onder de 10 mm² biedt een dubbele twistbunker een ongeëvenaarde output per dollar. Voor stroomkabels en gecompacteerde concentrische geleiders heeft een planetaire of stijve kooikabel niet alleen de voorkeur, maar is deze ook technisch noodzakelijk om aan internationale normen te voldoen. Door uw productievereisten af te stemmen op de hier gepresenteerde gegevens en vergelijkingen, kunt u een draad stranding machine dat consistente kwaliteit en een sterk rendement op de investering tot ver in het volgende decennium zal opleveren.
